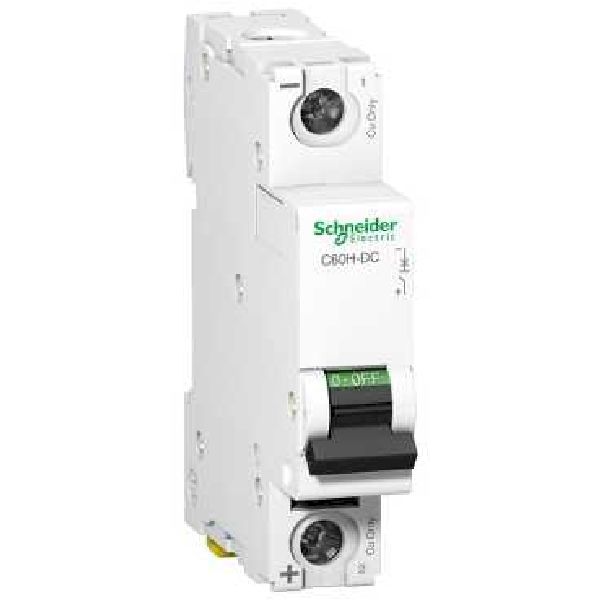

Acti9 C60H-DC - disjoncteur modulaire - 1P - 20A - C curve (A9N61512)

Principales

gamme

Acti 9

nom du produit

Acti 9 C60H-DC

fonction produit

Disjoncteur miniature

nom abrégé de l'appareil

C60H-DC

fonction de l’appareil

Distribution

description des pôles

1P

nombre de pôles protégés

1

In courant assigné d'emploi

20 A à 25 °C

type de réseau

CC

technologie de déclencheur

Thermique-magnétique

courbe de déclenchement

C

Complémentaires

fréquence du réseau

50/60 Hz

[Ue] tension assignée d'emploi

250 V CC

[Ui] tension assignée d'isolement

500 V DC conformément à IEC 60947-2

[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à EN 60947-2
6 kV se conformer à IEC 60947-2

coupure pleinement apparente

Oui

type de commande

Par maneton

signalisation locale

Indication ON/OFF

mode d'installation

Fixe

support de montage

Rail DIN symétrique 35 mm

compatibilité du répartiteur du peigne de jeu de barres

Standard haut ou bas

pas de 9 mm

2

poids

0.128 kg

couleur

Blanc

durée de vie mécanique

20000 cycle

durée de vie électrique

6000 cycle - 250 V DC
3000 cycle - 250 V DC

prévision de verrouillage

Cadenassable

description des verrouillages optionnels

En position O

couple de serrage

2.5 N.m haut ou bas circuit de puissance

protection fuite à la terre

Sans

Environnement

normes

IEC 60947-2
EN 60947-2

degré de pollution

3 se conformer à EN 60947-2
3 se conformer à IEC 60947-2

catégorie de surtension

IV

tropicalisation

2 se conformer à IEC 60068-2

altitude de fonctionnement

2000 m

température de fonctionnement

-25…70 °C

température ambiante pour le stockage

-40…85 °C
