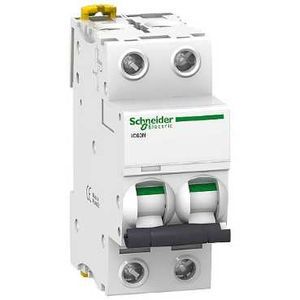

ACTI9, IC60N DISJONCTEUR 2P 20A COURBE D
Description
Caractéristiques principales :
- Application du disjoncteur : Distribution
- Gamme : Acti 9
- Type de produit ou de composant : Disjoncteur
- Nom du produit : IC60
- Nom abrégé d'appareil : IC60N
- Description des pôles : 2P
- Nombre de pôles protégés : 2
- In courant assigné d'emploi : 20 A
- Type de réseau : AC / DC
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : D
- Pouvoir de coupure : 6 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz / 6000 A Icn conformément à EN 60898-1 - 400 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz / 10 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz / 20 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz / 20 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz / 6 kA Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz / 6000 A Icn conformément à IEC 60898-1 - 400 V AC 50/60 Hz / 36 kA Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz / 36 kA Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 - 72...125 V DC / 10 kA Icu conformément à IEC 60947-2 - 72...125 V DC
- Catégorie d'emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2
- Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2 / Oui conformément à EN 60898-1 / Oui conformément à IEC 60898-1
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- [ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz / 6000 A 100 % x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz / 10 kA 100 % x Icu conformément à IEC 60947-2 - 72...125 V DC / 10 kA 100 % x Icu conformément à EN 60947-2 - 72...125 V DC
- [ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2 / 500 V AC 50/60 Hz conformément à EN 60947-2
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indicateur de déclenchement
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
- Pas de 9 mm : 4
- Hauteur : 85 mm
- Largeur : 36 mm
- Profondeur : 78.5 mm
- Masse du produit : 0.25 kg
- Couleur : Blanc
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 10000 cycle
- Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max / Terminal simple, haut ou bas souple fil(s) 1...16 mm² max
- Longueur de dénudage des fils : 14 mm haut ou bas
- Couple de serrage : 2 N.m haut ou bas
- Protection fuite à la terre : Bloc séparé
Référence Schneider Electric A9F75220 / SCHA9F75220
