Accueil > Tableau Electrique > Résidentiels > Disjoncteurs > ACTI9, IC60N DISJONCTEUR 2P 40A COURBE C

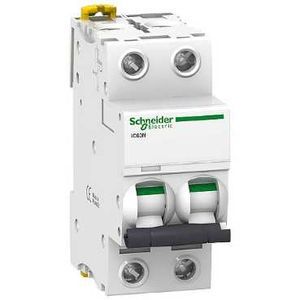

ACTI9, IC60N DISJONCTEUR 2P 40A COURBE C

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : SHN A9F77240 ACTI9, IC60N DISJONCTEUR 2P 40A COURBE C

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Caractéristiques principales :

Application du disjoncteur : Distribution
Gamme : Acti 9
Type de produit ou de composant : Disjoncteur
Nom du produit : IC60
Nom abrégé d'appareil : IC60N
Description des pôles : 2P
Nombre de pôles protégés : 2
In courant assigné d'emploi : 40 A - 40 A
Type de réseau : AC / DC
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 6 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz / 6000 A Icn conformément à EN 60898-1 - 400 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz / 10 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz / 20 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz / 20 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz / 6 kA Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz / 6000 A Icn conformément à IEC 60898-1 - 400 V AC 50/60 Hz / 36 kA Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz / 36 kA Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 - 72...125 V DC / 10 kA Icu conformément à IEC 60947-2 - 72...125 V DC
Catégorie d'emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2
Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2 / Oui conformément à EN 60898-1 / Oui conformément à IEC 60898-1

Caractéristiques complémentaires :

Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 8 x In +/- 20 %
[ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz / 6000 A 100 % x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz / 10 kA 100 % x Icu conformément à IEC 60947-2 - 72...125 V DC / 10 kA 100 % x Icu conformément à EN 60947-2 - 72...125 V DC
Classe de limitation : 3 conformément à EN 60898-1 / 3 conformément à IEC 60898-1
[ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2 / 500 V AC 50/60 Hz conformément à EN 60947-2
[uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indicateur de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 78.5 mm
Masse du produit : 0.25 kg
Couleur : Blanc
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1...35 mm² max / Terminal simple, haut ou bas souple fil(s) 1...25 mm² max
Longueur de dénudage des fils : 14 mm haut ou bas
Couple de serrage : 3.5 N.m haut ou bas
Protection fuite à la terre : Bloc séparé

Référence : SCHA9F77240 (Schneider-Electric)

Référence Schneider Electric A9F77240 / SCHA9F77240

Fiche technique

Appareillage modulaire
Gamme du produit	Acti9
Fonction	Disjoncteur
Intensité	40 A
Nombre de pôles	2 Pôle(s)
Connexion	Vis
Pouvoir de coupure	6 kA
Courbe	C
Nombre de module(s)	2
Tension	230 V
