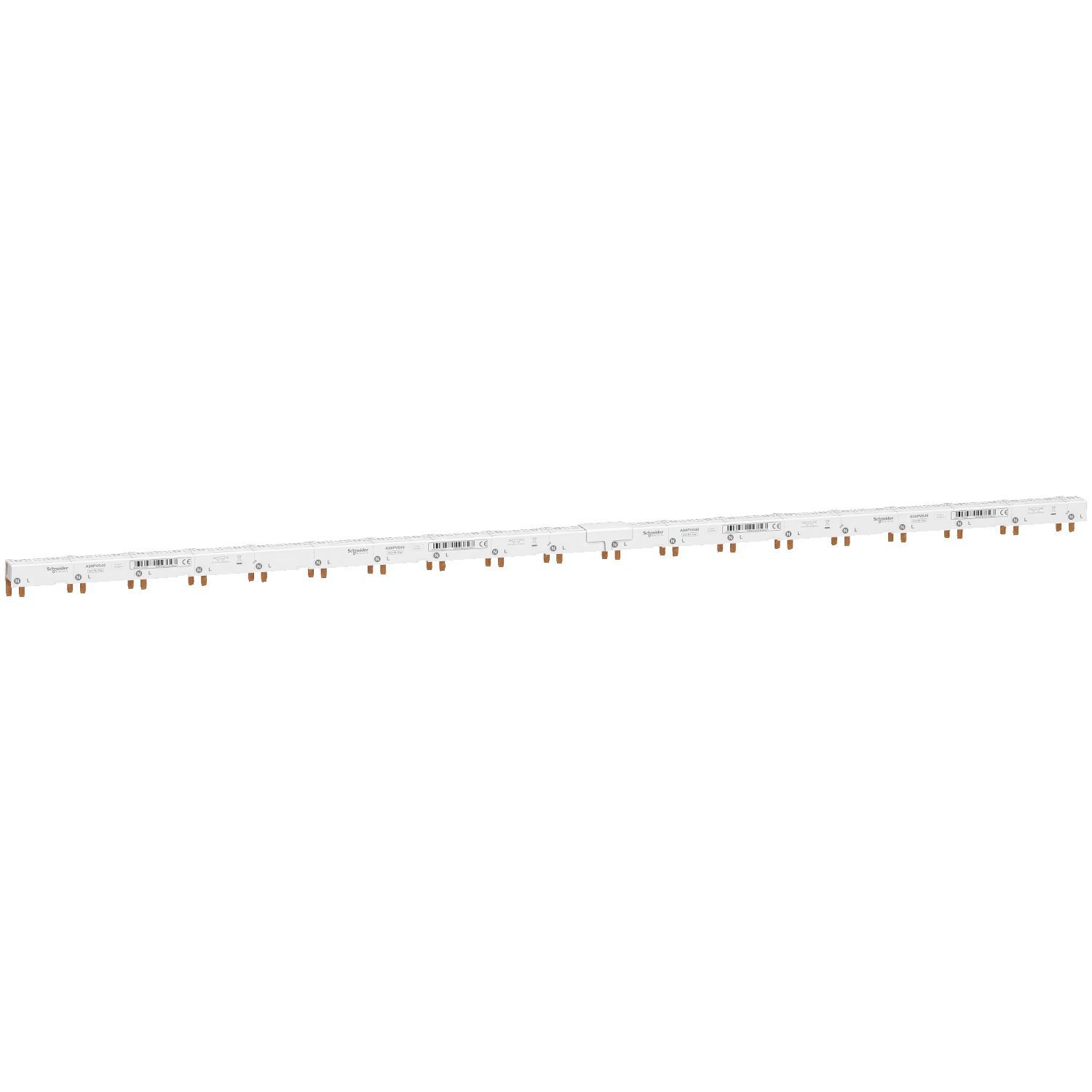

Acti9 iDT40 peigne 3P+N 12 modules de 18mm 80A (A9XPN712)

Principales :

Gamme: Acti9
Type de produit ou équipement: Peigne de raccordement
Catégorie d'accessoire / de pièce détachée: Accessoire de connexion
description des lignes: 3P + N
Longueur en modules de 18 mm: 12

Complémentaires :

nombre de voies: 4 voies N + 3 L (équilibré)

configuration des pôles pour 1 voie:

• 1 x 3P + N
• 1 3P
• 3 x 1P + N

pas de raccordement:

• 9 mm entre phase et neutre
• 18 mm entre phases

type de connecteur: Dent
distance entre appareils: 54 mm
marquage: N L1 N L2 N L3
Isolement: Isolé
Présentation du produit: Découpable
[Ie] courant assigné d'emploi: 80 A à 40 °C

[Ue] tension assignée d'emploi

• 230 V CA Ph/N
• 400 V CA Ph/Ph

[Ui] tension d'isolement: 440 V CA conforme à la norme IEC 61439-1
[Uimp] tension assignée de tenue aux chocs: 4 kV
Mode d'installation: Horizontale
emplacement de montage: Haut sur terminaux de type tunnel
Pas de 9 mm: 24
Hauteur: 32 mm
Largeur: 218 mm
Profondeur: 28 mm
Poids du produit: 334 g
Couleur: Blanc (RAL 9003)

Compatibilité de gamme :

• Acti 9 Acti 9 DT40
• Acti 9 Acti 9 DT40 Vig
• Acti 9 Vigo TG40
• Acti 9 Vigo TG60
• Multi 9 Multi 9 N40
• Multi 9 Multi 9 N40 Vig
• Acti9 Acti9 iDT40
• Acti9 Acti9 iDD40
• Acti9 Acti9 iDD40 TG
• Acti9 Vigo
• iTG40 Acti9
• Acti9 Acti9 Acti9
• Acti9 Acti9 iDD40K
• Acti9 Acti9 iIG40K

Environnement :

Normes: EN/CEI 60439-1
Tenue au feu: 960 °C ( 30 s ) se conformer à IEC 60695-2-1
Degré de pollution: 3 se conformer à EN/CEI 60439-1
degré de protection IP: IP20 avec embouts et couvre-dents
