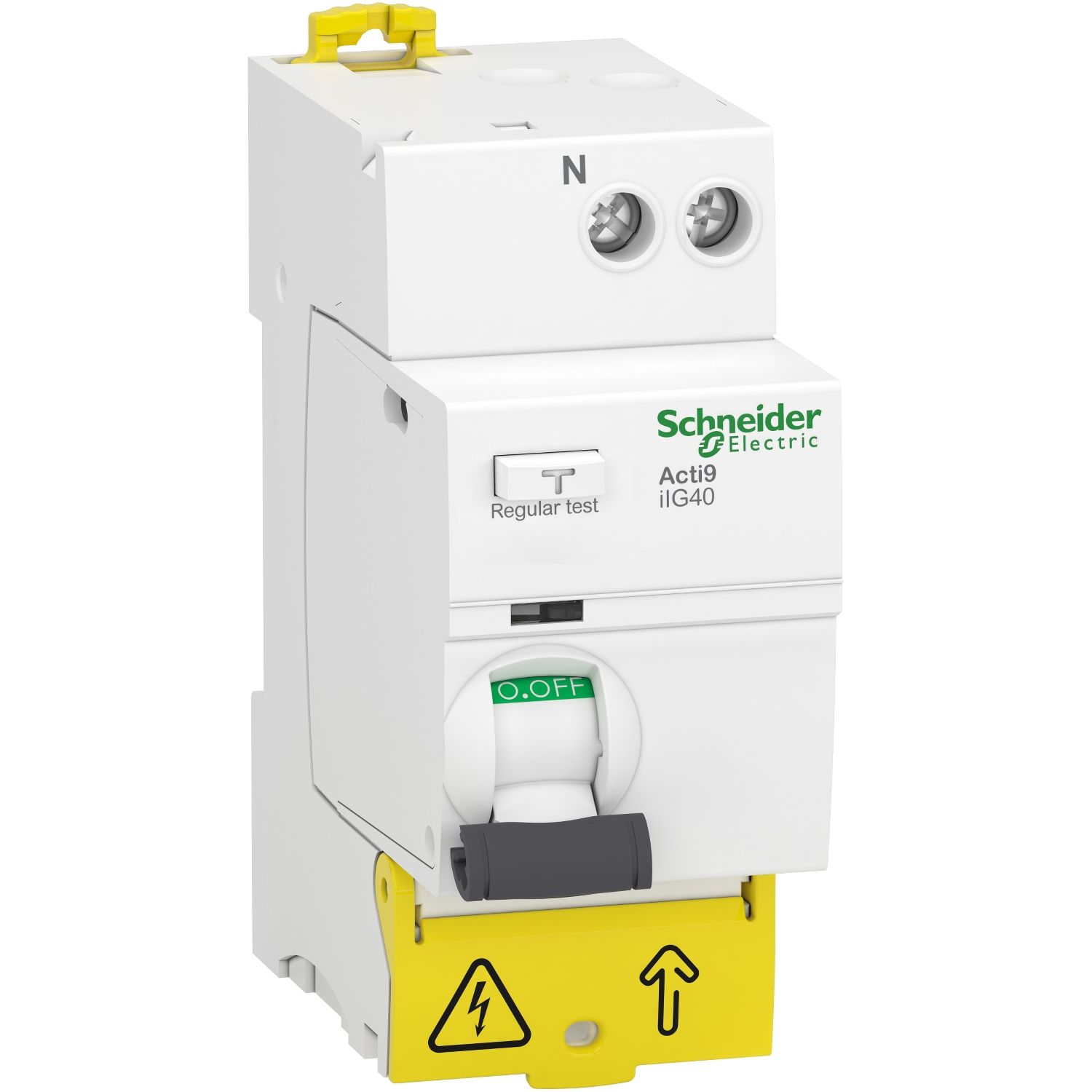

Acti9 iIG40 interrupteur différentiel tête de groupe 1P+N 25A 300mA type AC (A9R77625)

Principales :

Gamme: Acti9
Nom du produit: Acti9 iIG40
Type de produit ou équipement: Interrupteur différentiel
Nom de l'appareil: IIG40
Description des pôles: 1P + N
Position du pôle neutre: Gauche
In courant assigné d'emploi: 25 A
Type de réseau: CA
sensibilité du différentiel: 300 mA
temporisation: Instantané
Type: Type CA
Aptitude au sectionnement: Oui se conformer à EN/CEI 60947-2
Labels qualité: NF

Complémentaires:

Position de l'appareillage dans l'installation: Groupe d'arrivées
Fréquence du réseau: 50 Hz
[Ue] tension assignée d'emploi: 220 ... 240 V CA 50 Hz
technologie différentiel: Indépendant de la tension
pouvoir assigné de coupure et fermeture: Idm 1500 A
courant nominal de court-circuit conditionnel: 10000 A
[Ui] tension d'isolement: 500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs: 6 kV
Coupure pleinement apparente: Oui
Type de commande: Par maneton
Mode d'installation: Encliquetable
Support de montage: rail DIN
Pas de 9 mm: 4
Hauteur: 85 mm
Largeur: 36 mm
Profondeur: 74 mm
Poids du produit: 184 g
Couleur: Blanc
Endurance mécanique 20000 cycle
Endurance électrique: 15000 cycle
Verrouillages optionnels: Dispositif de cadenassage

type de raccordement :

• Bornes type tunnel bas1…35 mm² rigide
• Bornes type tunnel bas1…25 mm² souple
• Bornes type tunnel haut1…16 mm² rigide Bornes type tunnel
• haut 1…10 mm² souple

Longueur de dénudage des fils: 14 mm pour connexion supérieure ou inférieure

couple de serrage:

• 3,5 Nm en bas
• 2 Nm en haut

Environnement :

Normes: EN/IEC 61008-2-1
Certifications du produit: CE

Degré de protection IP:

• IP20 se conformer à CEI 60529
• IP40 (boîtier modulaire) se conformer à CEI 60529

Degré de pollution: 3
Compatibilité électromagnétique: Tenue aux chocs 8/20 µs, 250 A se conformer à EN/IEC 61008-2-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 2000 m
Température de fonctionnement: -5…60 °C
Température ambiante de stockage: -40…85 °C
