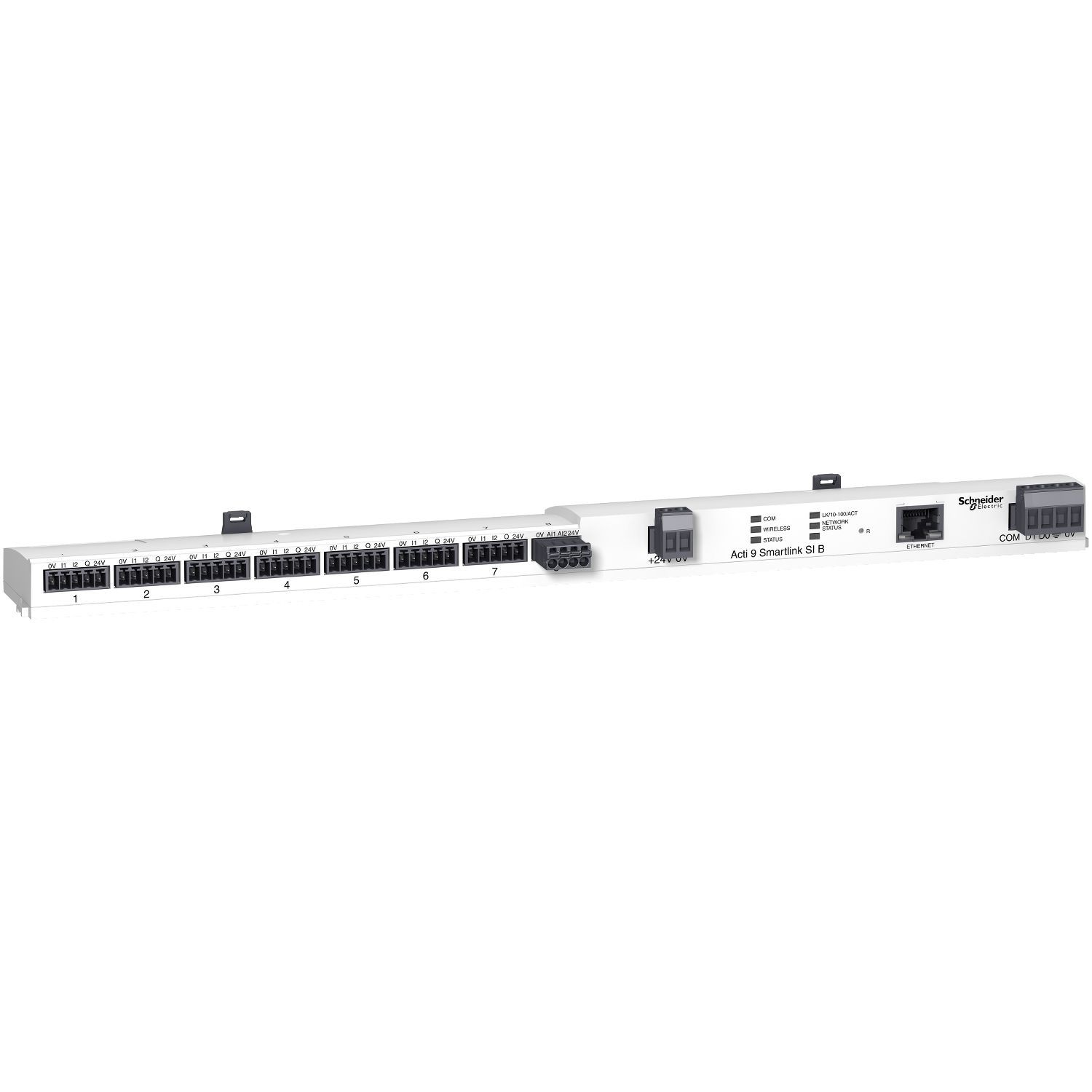

Acti9 Smartlink interface Modbus RS485 11 canaux Ti24 (A9XMSB11)

Principales :

• gamme de produits: Acti 9
• Nom du produit: Acti 9 Smartlink
• Type de produit ou équipement: Module de communication intelligent
• Nom de l'appareil: Smartlink Modbus

Application type:

• Contrôle de charge
• Surveillance de l'état du disjoncteur
• Mesure d'énergie de base E

Nombre max d'appareils connectés: Jusqu'à 11 appareils sans fil
groupe de voies :1 groupe de 11 canaux numériques
Courant d'alimentation maximum: 1,5A
[Us] tension d'alimentation: 24 V CC +/- 20 %

connectivité aux appareils:

• Entrée et sortie numérique
• Compteur de sorties en impulsions

Complémentaires :

• E/S spécifiques de l'application
• Compteur totalisateur d'impulsions
• Compteur totaliseur d'impulsions

type de protection:

• Protection contre les courts-circuits pour entrée analogique
• Contre l'inversion de polarité pour alimentation auxiliaire
• Contre l'inversion de polarité pour entrée
• Surtension à 33 V CC pour sortie digitale

Immunité aux micro-coupures: 10 millisecondes
remise à zéro: Remise à zéro en usine sur face avant
Type d’entrée/sortie: 2 entrées + 1nsortie par canal numérique
type d'entrée: Dissipateur de courant pour entrée digitale, 24 V CC +/- 20 % à 2,5 mA
courant permanent maximum: 5 mA pour entrée digitale
temps de filtrage électronique: 2 ms de phase 0 à phase 1
type de sortie: Source de courant: 24 V - CC - 100 mA
chute de tension maximale: <1 V à phase 1 sortie digitale

courant à l'appel:

• 0,5 A pour sortie digitale
• 3 A pour alimentation

Signalisation locale :

• Communication: 1 LED (jaune)
• Statut: 1 LED (vert, orange et rouge)

type de réglage:

• Adresse Modbus 01…99 pour encodeurs d'adresse
• Raz pour encodeurs d'adresse
• Raz pour brancher, débrancher l'alimentation auxiliaire

Position de montage: Horizontal et vertical sur DIN rail
Couleur: Blanc (RAL 9003)
Emplacement du raccordement: Face avant

Mode de raccordement:

• Bornes à ressort terminal TI24 qté : 11 pour entrée/sortie numérique, commandé séparément
• Connecteur enfichable qté : 1 pour circuit alimentation
• Connecteur enfichable qté : 1 pour bus de communication

capacité de serrage des bornes:

• 2 x 0,25 mm² pour câble blindé à paire torsadée, souple avec embout pour bus de communication
• 2 x 0,25 mm² pour câble blindé à paire torsadée, souple sans embout pour bus de communication
• 2 x 0,25 mm² pour câble blindé à paire torsadée, rigide avec embout pour bus de communication
• 2 x 0,25 mm² pour câble blindé à paire torsadée, rigide sans embout pour bus de communication
• 1 x 0,5 à 1 x 1,5 mm², souple avec embout pour contrôle
• 1 x 0,5 à 1 x 1,5 mm², souple sans embout pour contrôle
• 1 x 0,5 à 1 x 1,5 mm², rigide avec embout pour contrôle
• 1 x 0,5 à 1 x 1,5 mm², rigide sans embout pour contrôle
• 2 x 0,2 à 2 x 1,5 mm², souple avec embout pour circuit alimentation
• 2 x 0,2 à 2 x 1,5 mm², souple sans embout pour circuit alimentation
• 2 x 0,2 à 2 x 1,5 mm², rigide avec embout pour circuit alimentation
• 2 x 0,2 à 2 x 1,5 mm², rigide sans embout pour circuit alimentation

Longueur de dénudage des fils:

• 10 mm contrôle:
• 7 mm circuit alimentation:
• 7 mm bus de communication:

type de réseau de communication: RS485 Modbus RTU esclave SUB-D 9 9,6 à 19,2 kbauds
pas de 9 mm: 0 utile
Hauteur: 22,5 mm
Largeur: 359 mm
Profondeur: 42 mm
Poids du produit: 195 g
