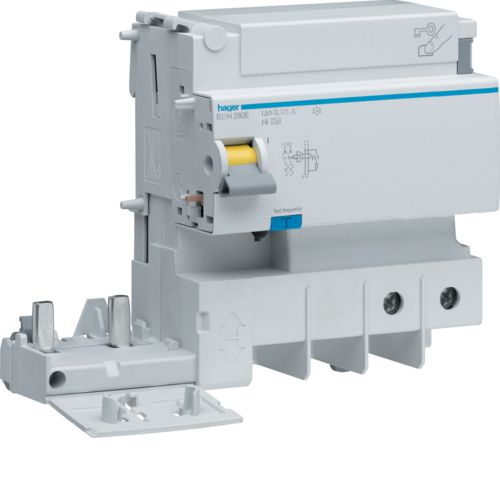

Bloc dif 2P 125A 30mA HI (BDH280E)

Caractéristiques techniques
Architecture
Position du neutre: Gauche ou droite
Nombre de pôles: 2 P
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230/400 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Courant différentiel assigné: 30 mA
Courant / température
Courant assigné à 20°C: 125 A
Courant assigné à 30°C: 125 A
Courant assigné à 40°C: 118,9 A
Courant assigné à 50°C: 112,4 A
Courant assigné à 60°C: 105,6 A
Courant assigné à 70°C: 99,4 A
Puissance
Puissance dissipée totale sous IN: 7,5 W
Endurance
Endurance électrique en nombre de cycles: 1000
Endurance mécanique nombre de manoeuvres: 7000
Dimensions
Profondeur produit installé: 69 mm
Hauteur produit installé: 103 mm
Largeur produit installé: 160 mm
Installation, montage
Couple de serrage: 3,5Nm
Connexion
Section de raccordement en câble souple: 10 / 50 mm²
Section de raccordement en câble rigide: 10 / 70 mm²
Configuration
Sensibilité différentiel réglable: non
Temps de déclenchement réglable: non
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Type de protection différentielle: HI
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Altitude: 2000 m
Température de stockage: -25 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
