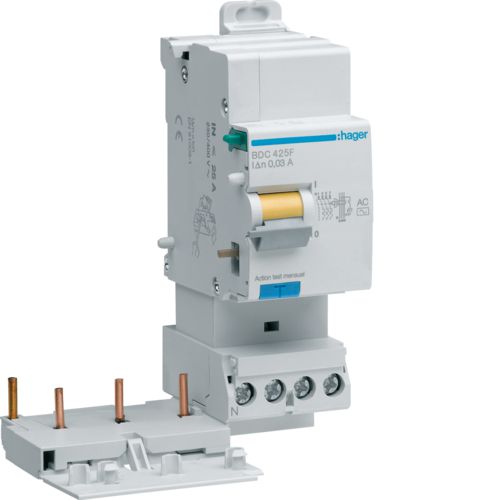

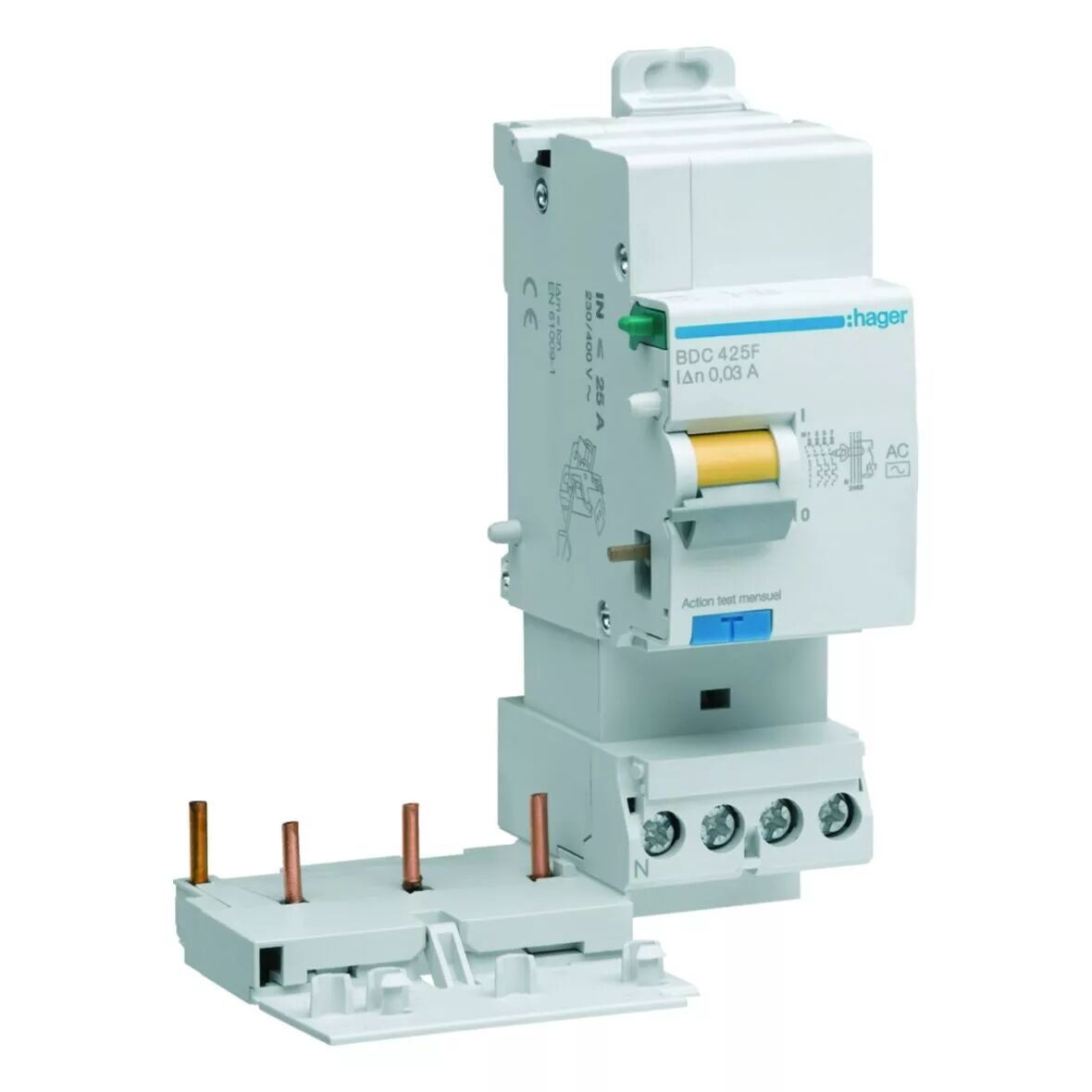

Bloc dif 3P+N 25A 30mA AC (BDC425F)

Caractéristiques techniques
Architecture
Position du neutre: gauche
Nombre de pôles: 4 P
Type de pôles: 3P+N
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230/400 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 4000 V
Intensité du courant
Courant différentiel assigné: 30 mA
Courant / température
Courant assigné à 40°C: 25 A
Puissance
Puissance dissipée totale sous IN: 2 W
Puissance dissipée avec câble: 9,81 W
Endurance
Endurance électrique en nombre de cycles: 1000
Endurance mécanique nombre de manoeuvres: 6000
Dimensions
Profondeur produit installé: 66 mm
Hauteur produit installé: 93,4 mm
Largeur produit installé: 35,4 mm
Installation, montage
Couple de serrage: 1,9Nm
Connexion
Section de raccordement en câble souple: 0,75 / 10mm²
Section de raccordement en câble rigide: 0,75 / 16mm²
Configuration
Sensibilité différentiel réglable: non
Temps de déclenchement réglable: non
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Type de protection différentielle: AC
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Altitude: 2000 m
Température de stockage: -40 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
