Accueil > > Bloc différentiel - 3P 63A 30mA type AC 400-415V (A9V11363)

Bloc différentiel - 3P 63A 30mA type AC 400-415V (A9V11363)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : SHN A9V11363

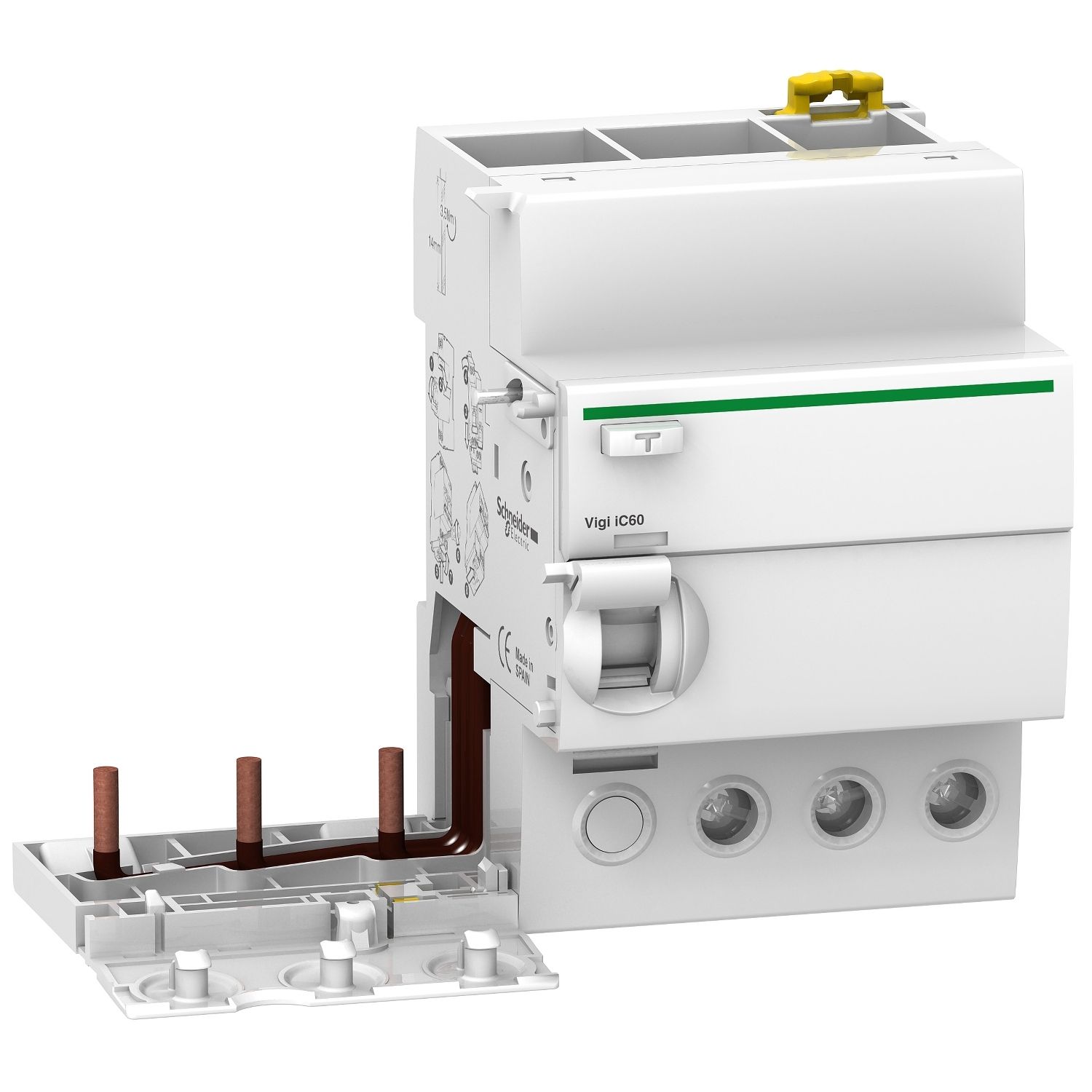

Cet Acti9 Vigi iC60 est un dispositif complémentaire modulaire à courant résiduel.
C'est un 3 pôles. Le courant nominal In est de 63A, la tension de fonctionnement est de 400VCA à 415VCA selon CEI 61009-1.
La classe de protection différentielle est de Type AC avec une sensibilité de 30mA et une technologie indépendante de la tension.
Ce produit protège contre les courts-circuits, les surcharges de câbles, les chocs électriques par contact indirect et les risques d'incendie.
L'indicateur mécanique rouge en face avant VisiTrip est là pour indiquer un déclenchement sur défaut.
Il peut être combiné avec iC60 ou Acti9 Reflex iC60, pour assurer la protection des personnes et la protection des installations.
Ce produit est conforme aux normes EN 61009-1 et CEI 61009-1.
La tension de fonctionnement nominale Ue est de 400VCA. La tension d'isolement nominale Ui est de 500VCA.
La tension de tenue aux chocs nominale Uimp est de 6kV. Le degré de pollution est de 3. Il peut être monté sur rail DIN.
La largeur en pas de 9mm est de 7.
Les dimensions sont (L) 117mm x (H) 91mm x (P) 73,5mm.
Le poids est de 0,21kg. Le degré de protection est IP20 et IP40 monté dans un coffret.
La température de fonctionnement de -5°C à + 60°C.
La température de stockage est de -40°C à + 85°C.

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Présentation du produit :

Spécifications Principales :

Gamme: Acti 9
Type de produit ou équipement: Blocs différentiels Vigi
Nom de l'appareil: Vigi iC60
Description des pôles: 3P
In courant assigné d'emploi: 63 A
Sensibilité du différentiel: 30 mA
Temporisation: Instantané
Type de protection contre les fuites à la terre: Type AC
Type de réseau: CA
Fréquence du réseau: 50/60 Hz

[Ue] tension assignée d'emploi:

400 V CA 50/60 Hz se conformer à EN 61009-1
400/415 V CA 50/60 Hz se conformer à CEI 61009-1

Normes:

EN 61009-1
CEI 61009-1

Pas de 9 mm: 7

Complémentaires :

Position de l'appareillage dans l'installation: Départ
Technologie différentiel: Indépendant de la tension
[Ui] tension d'isolement: 500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947-2

Compatibilité de gamme:

Acti 9 Acti9 iC60
Acti 9 Acti 9 Reflex iC60

Accessoires associés: Terminal simple
Indication de tension: Signalisation de déclenchement
Mode d'installation: Encliquetable
Support de montage: Rail DIN
Connexion électrique sur disjoncteur: Par vis
Compatibilité des répartiteur, peigne, jeu de barres: Bas: oui
Hauteur: 91 mm
Largeur: 117 mm
Profondeur: 73,5 mm
Poids du produit: 0,21 kg

Mode de raccordement:

Borne du type à cage dessous pour 1 câble(s) 1…35 mm² rigide sans embout
Borne du type à cage dessous pour 1 câble(s) 1…25 mm² souple sans embout
Borne du type à cage dessous pour 1 câble(s) 1…25 mm² souple avec embout

Longueur de dénudage des fils: 14 mm pour bas connexion
Couple de serrage: 3,5 N.m bas

Environnement :

Degré de protection IP:

IP20 se conformer à CEI 60529
IP40 (boîtier modulaire) se conformer à CEI 60529

Degré de pollution: 3 se conformer à CEI 60947-2
Compatibilité électromagnétique: Tenue aux ondes 8/20 µs, 250 A se conformer à CEI 61009-1
Température de l'air ambiant en fonctionnement: -5…60 °C
Température ambiante de stockage: -40…85 °C
