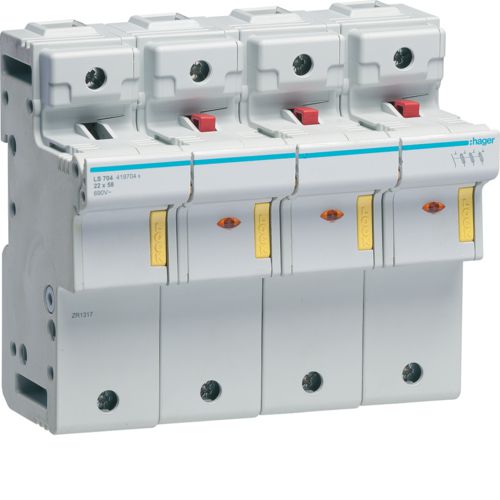

CC 3P+N 125A L58 acc.8m (LS704)

Caractéristiques techniques
Architecture
Nombre de pôles: 4 P
Type de pôles: 3P+N
Commandes & indicateurs
Voyant lumineux: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 690 V
Fréquence assignée: 50 Hz
Intensité du courant
Courant nominal de la cartouche fusible: 20/25/32/40/50/63/80/100/125 A
Coefficient de correction du courant
Coefficient de correction du courant admissible de juxtaposition > 10 phases: 0,7
Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases: 1
Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases: 0,9
Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases: 0,85
Coefficient de correction du courant admissible à 20°C: 1
Coefficient de correction du courant admissible à 30°C: 0,95
Coefficient de correction du courant admissible à 40°C: 0,9
Coefficient de correction du courant admissible à 50°C: 0,8
Protection
Caractéristique du fusible: gG
Taille de l'élément fusible: 22 x 58
Puissance
Puissance dissipée totale sous IN: 41,88 W
Puissance dissipée par pôle à In: 2,72 W
Endurance
Endurance électrique en nombre de cycles: 2000
Endurance mécanique nombre de manoeuvres: 5000
Dimensions
Profondeur produit installé: 96 mm
Hauteur produit installé: 125 mm
Largeur produit installé: 140 mm
Installation, montage
Couple de serrage: 3,6Nm
Connexion
Section de raccordement en câble souple: 35mm² max.
Section de raccordement en câble rigide: 50 mm² max.
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Température de stockage: -25 à 80 °C
