Accueil > Tableau Electrique > Tertiaire > Puissance > Commutat modulaire 125A (HI406R)

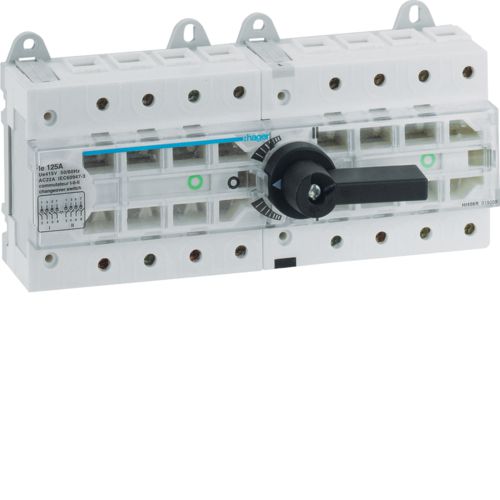

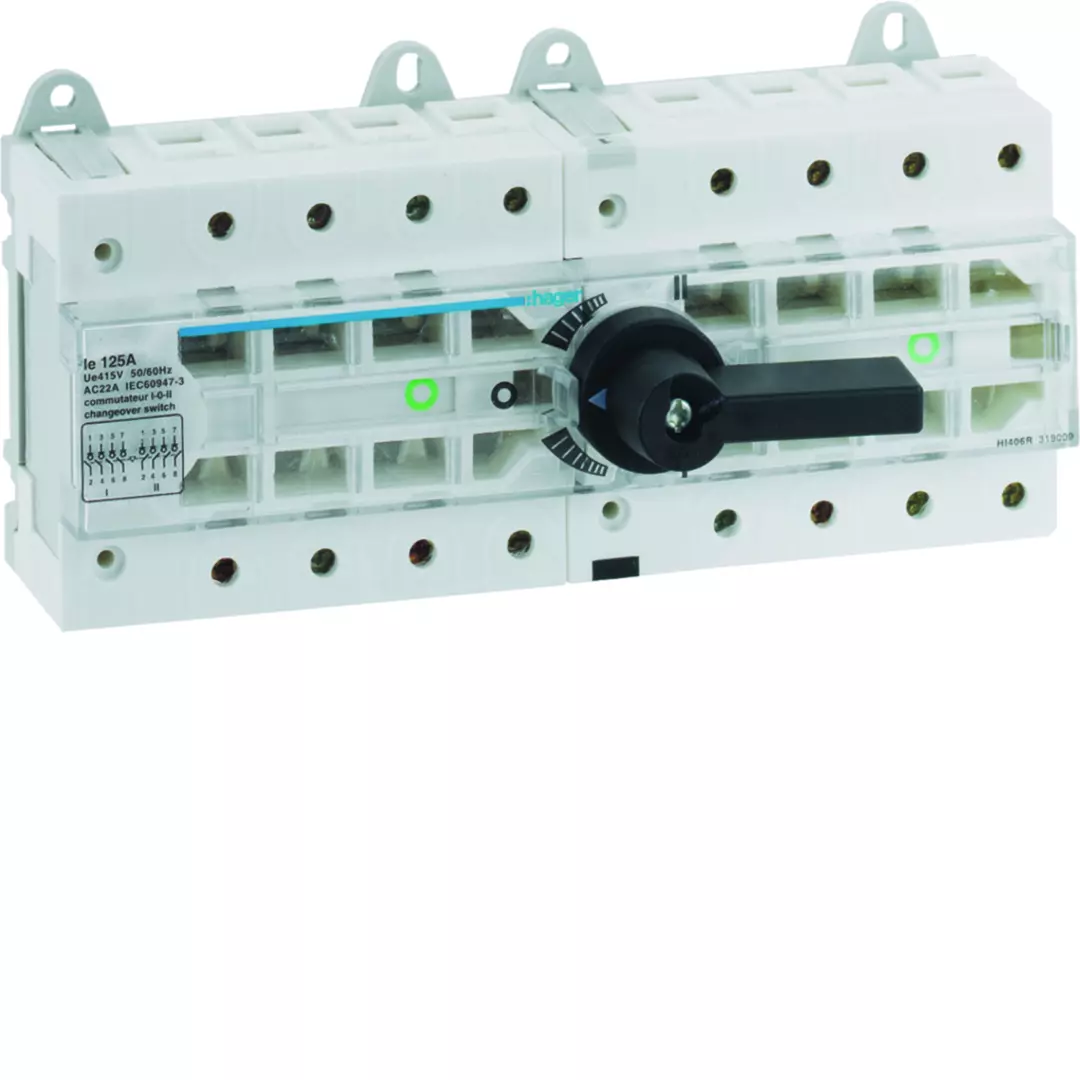

Commutat modulaire 125A (HI406R)

Soyez le premier à donner votre avis !

Prix : Nous consulter

Réf. : HAG HI406R Commutat modulaire 125A

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Caractéristiques techniques
Architecture
Type de commande: poignée rotative courte
Type de boitier: Produit complet
Nombre de pôles: 4 P
Type de pôles: 4 P
Fonctions
Fonction inverseur: oui
Commandes & indicateurs
Commande motorisée intégrée: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 380/690 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 800 V
Tension assignée de tenue aux chocs: 8000 V
Tension assignée d'emploi en continue: 220 V
Intensité du courant
Courant assigné d'emploi en AC21 en catégorie A: 125 A
Courant assigné d'emploi en AC23 en catégorie A: 63 A
Courant assigné d'emploi en AC21 en catégorie B: 125 A
Courant assigné d'emploi en AC22 en catégorie A: 125 A
Courant assigné d'emploi en AC22 en catégorie B: 125 A
Courant assigné d'emploi en AC23 en catégorie B: 125 A
Courant court-circuit avec fusible gI-gG: 50 kA
Pouvoir de coupure à 400V en AC23A: 504 A
Pouvoir de fermeture à 400V en AC23A: 630 A
Pouvoir de coupure à la fermeture en court circuit crête: 4 A
Courant assigné admissible courte durée Icw: 2,5 kA
Courant assigné admissible sous 1 seconde: 2,5 kA
Courant thermique en air libre: 125 A
Puissance
Puissance utile sous 440/500V 50Hz: 63 kW
Puissance utile sous 660V 50Hz: 33 kW
Puissance utile sous 380/415V 50Hz: 63 kW
Puissance d'emploi à 400V en AC1: 82 kW
Puissance dissipée totale sous IN: 17,1 W
Puissance dissipée par pôle à In: 5,7 W
Endurance
Endurance électrique à charge nominale en AC21 en nombre de cycles: 1000
Endurance électrique à charge nominale en AC22 en nombre de cycles: 200
Endurance mécanique nombre de manoeuvres: 10000
Porte, couvercle
Cadenassable: oui
Connexion
Section de raccordement en câble rigide: 4 / 50mm²
Type de connexion: cage à vis
Equipement
Commande motorisée optionnelle: non
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Température de stockage: -40 à 65 °C
Tropicalisation/humidité/Exécution: OUI selon CEI 68-2-30
