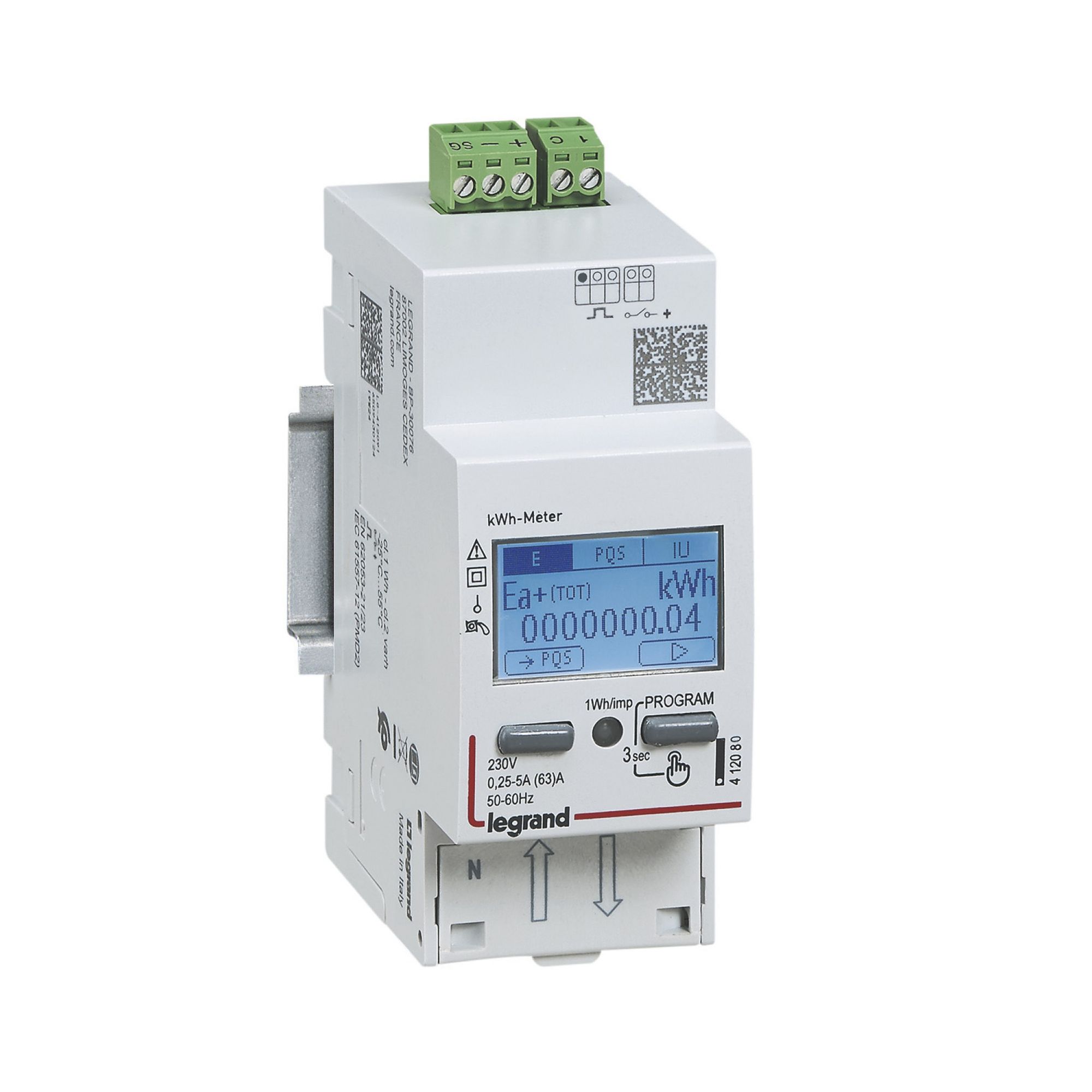

Compteur modulaire monophasé EMDX³ non MID raccordement direct 63A - 2 modules - avec sortie à impulsions (412080)

CARACTÉRISTIQUES GÉNÉRALES

Compteur d'énergie monophasé à raccordement direct EMDX³ 63A
Non MID
Sortie à impulsions
1 entrée à impulsions pour autres compteurs (gaz, eau ...)
Conforme aux normes IEC 62052-11, IEC 62053-21/23, IEC 61010-1

Avantages: Taille compacte : 2 modules

Les+installation :

Mise en oeuvre et raccordement simplifiés : - les bornes de phase et de neutre ont les mêmes dimensions et sont décalées pour faciliter les opérations de câblage - connexion directe sans utilisation de transformateur de courant - borniers d'entrée et de sortie amovibles

Les+utilisation

La mesure et l'affichage sur l'écran permettent d'évaluer et de visualiser des valeurs telles que : - l'énergie active totale - l'énergie réactive totale - l'énergie active partielle - l'énergie réactive partielle - la puissance active - la puissance réactive - la puissance apparente - la puissance active moyenne - la valeur maximum de la puissance active moyenne - le courant - la tension - la fréquence - le facteur de puissance - le temps de fonctionnement (par tarif)

Information sur la gamme :

Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d'énergie. Ils affichent la consommation d'énergie du circuit mesuré ainsi que d'autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l'énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l'installation. Elles surveillent la qualité de l'énergie par l'analyse des harmoniques et la mesure de l'énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d'énergie, en vue d'optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.

Caractéristiques techniques :

Type de compteur:électronique
Courant nominal (In): 10 A
Courant maximal (Imax): 63 A
Tension nominale (Un) N-L: 197 - 265 V
Fréquence: 47 - 63 Hz
Classe de précision: B
Type de pôle: monophasé
Modèle: mesure directe
Type d'énergie: puissance active et puissance réactive
Type de mesure de la courbe de charge: Non
Blocage de retour: Oui
Etalonné: Oui
Homologation: national
Sortie d'impulsion: optique
Type d'impulsion: S0
Taux d'impulsion: 0.001 - 10 Imp/kWh (kvarh)
Type d'affichage: numérique
Type de montage: DRA (DIN-rail adapter)
Largeur dans les unités de partition: 2
Largeur: 35.8 mm
Profondeur: 66 mm
Hauteur: 92.4 mm
Finition de l'interface: sans
Avec code de blocage: Oui
Nombre de positions: 9
Classe de protection (IP): IP54
Temperature d'utilisation /d'installation: -25 - 55 °C
Temperature de stockage: -25 - 70 °C
Type de tension: AC
Indication de repérage des bornes de raccordement: Oui
Couleur: gris
Numéro RAL: 7035
Sans halogène: Oui
précâblé: Non
Type de borne: borne à vis
Capacité des bornes: 1 - 16 mm²
Equipé d'un porte étiquette: Non
Objet connecté: Non
Moyen de pilotage: Non applicable
Programmable: Oui
Intéropérabilité du protocole de connexion: Non
Connectable par box Internet: Non
