Description
Gamme: Equipements complémentaires
Equipements complémentaires:

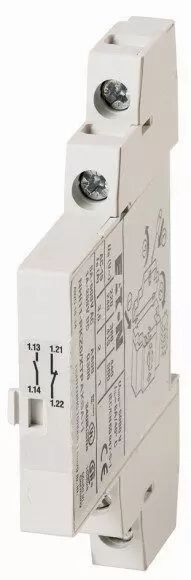

Contacts auxiliaires de position
Peut être installé devant La désignation des bornes diffère de celle d'un contact auxiliaire pouvant être installé sur le côté
Nombre de contacts :
F = contact à fermeture: 1 F
O = contact à ouverture: 1 O
Raccordement: Bornes à vis
Utilisation pour: Contacts auxiliaires de position PKZ0(4)
Utilisation avec:
PKZM01
PKZM0
PKZM4
PKZM0-T
PKM0
PKE
Remarques
Peut être installé sur :
Disjoncteurs moteurs
Disjoncteurs transformateurs
Disjoncteur moteur pour des combinaisons de démarreur
(À partir du numéro de série 01)
La largeur de 45 mm (PKZM0 et PKZM01) ou 55 mm (PKZM4) des disjoncteurs moteurs ne change pas.
CARACTÉRISTIQUES TECHNIQUES :
Contacts auxiliaires:
Tension assignée de tenue aux chocs [Uimp]: 4000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'emploi [Ue] [Ue]: 440 V AC
Tension assignée d'emploi [Ue] [Ue ]: 250 V DC
Séparation sûre selon EN 61140 entre contacts auxiliaires et circuits principaux: 690 V AC
Courant assigné d’emploi [Ie ] AC-15 220 - 240 V [Ie]: 1 A
Courant assigné d’emploi [Ie ] DC-11 L/R ≦ 40 ms 24 V [Ie]: 2 A
Longévité mécanique
Longévité mécanique [manœuvres]: > 0.1 x 106
Longévité mécanique
Longévité électrique [manœuvres]: > 0.1 x 106
Fiabilité des contacts [Taux de défaillances]: < 10-8, < 1 défaut sur 100 millions de manœuvres (sous Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA) λ
Tenue aux courts-circuits sans soudure avec fusible: 10 A gG/gL
Sections raccordables:
à âme massive ou souples, avec embout: 0,75 - 1,5 mm2
âme massive ou multibrins: 18 … 16 AWG
Caractéristiques électriques homologuées:
Pilot Duty Avec bobine AC: E150
General Use DC: 250 V
General Use DC: 0.5 A
VÉRIFICATION DE LA CONCEPTION SELON IEC/EN 61439:
Caractéristiques techniques pour la vérification de la conception:
Courant assigné d'emploi pour indication de la puissance dissipée [In]: 1 A
Puissance dissipée par pôle, en fonction du courant [Pvid]: 0.01 W
Puissance dissipée du matériel, fonction du courant [Pvid]: 0 W
Puissance dissipée statique, dépendante du courant [Pvs]: 0 W
Pouvoir d'émission de puissance dissipée [Pve]: 0 W
Température d’emploi min.: -25 °C
Température d’emploi max.: +55 °C
