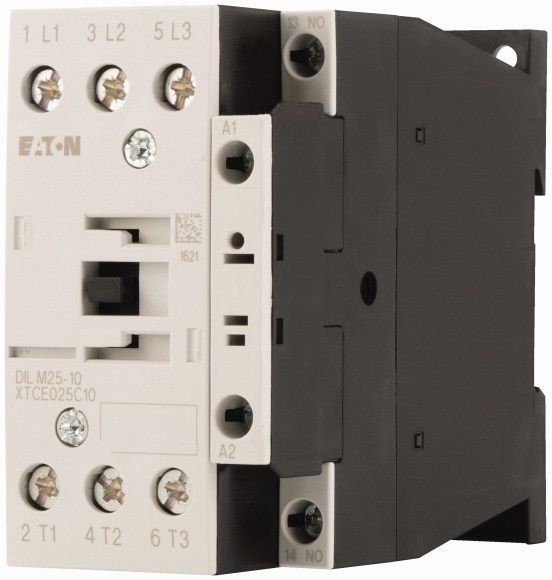

Contacteur, 3 pôles, 380V 400V 11kW, 1N/O, RDC 24 24-27V DC, fonctionnement DC, bornes à vis (277274)

Gamme de produits: Contacteurs
Application: Contacteurs pour moteurs
Sous-gamme: Contacteurs jusqu'à 170 A, 3 pôles

Catégorie d'utilisation:

AC-1 : Charges non inductives ou faiblement inductives, fours à résistance
AC-3/AC-3e : Moteurs asynchrones AC normaux : Démarrage, arrêt en cours de fonctionnement
AC-4 : Moteurs asynchrones AC normaux : démarrage, enfichage, inversion, pas à pas

Remarques: Convient également aux moteurs de classe de rendement IE3.
Technique de connexion: Bornes à vis
Nombre de pôles: 3 pôles

Courant assigné d'emploi :

AC-3 Remarques:

À la température ambiante maximale autorisée (ouvert.)
Également testé selon AC-3e.

AC-3 380 V 400 V [I e ]: 25 A
AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz Ouvrir à 40 °C [I th =I e ]: 45 A
AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz clos [je th ]: 36 A
AC-1 Courant thermique conventionnel à l'air libre, 1 pôle ouvrir [je th ]: 100 A
AC-1 Courant thermique conventionnel à l'air libre, 1 pôle clos [je th ]: 90 A

Max. puissance pour moteurs triphasés, 50 - 60 Hz :

AC-3 220 V 230 V [P]: 7,5kW
AC-3 380 V 400 V [P]: 11kW
AC-3 660 V 690 V [P]: 14kW
AC-4 220 V 230 V [P]: 3,5kW
AC-4 380 V 400 V [P]: 6kW
AC-4 660 V 690 V [P]: 8,5kW

Contacts :

N/O = Normalement ouvert: 1 NO

Instructions:

Contacts selon EN 50 012.
circuit de protection intégré dans l'électronique de commande

Peut être combiné avec un contact auxiliaire:

DILM32-XHI…
DILA-XHI(V)…
DILM32-XHI11-S

Tension d'actionnement: RDC 24 : 24 - 27 V CC
Tension CA/CC: Fonctionnement CC

Connexion à SmartWire-DT: oui
en association avec le module contacteur DIL-SWD SmartWire DT

Taille du cadre: 2

DONNÉES TECHNIQUES :

Général:

Normes: CEI/EN 60947, VDE 0660, UL, CSA
Fréquence de fonctionnement, mécanique Fonctionnement CC [Opérations/h]: 5000

Épreuve climatique:

Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30

Température ambiante Ouvrir: -25 - +60 °C
Température ambiante Enfermé: - 25 - 40 °C
Température ambiante Espace de rangement: - 40 - 80 °C

Degré de protection: IP00
Protection contre les contacts directs en cas d'actionnement frontal (EN 50274): Insensible aux doigts et au dos de la main
Altitude: Max. 2000 mètres
Poids CC actionné: 0,534 kg

Bornes du connecteur à vis Câble principal de capacité terminale Solide:

1 × (0,75 - 16)
2 × (0,75 - 10) mm 2

Bornes du connecteur à vis Câble principal de capacité terminale Flexible avec virole:

1 × (0,75 - 16)
2 × (0,75 - 10) mm 2

Bornes du connecteur à vis Câble principal de capacité terminale Échoué: 1 × 16 mm 2
Bornes du connecteur à vis Câble principal de capacité terminale Solide ou toronné: simple 18 - 6, double 18 - 8 AWG
Bornes du connecteur à vis Câble principal de capacité terminale Longueur de dénudage: 10 millimètres
Bornes du connecteur à vis Câble principal de capacité terminale Borne à vis: M5
Bornes du connecteur à vis Câble principal de capacité terminale Couple de serrage: 3,2 Nm
Bornes du connecteur à vis Câble principal de capacité terminale Outil Tournevis Pozidriv: 2 Taille

Bornes du connecteur à vis Câble principal de capacité terminale Outil Tournevis standard:

0,8 × 5,5
1 × 6 mm

Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Solide:

1 × (0,75 - 4)
2 × (0,75 - 2,5) mm 2

Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Flexible avec virole:

1 × (0,75 - 2,5)
2 × (0,75 - 2,5) mm 2

Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Solide ou toronné: 18 - 14 AWG
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Longueur de dénudage: 10 millimètres
Bornes du connecteur à visCâbles de circuit de commande de capacité terminale Borne à vis: M3.5
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Couple de serrage: 1,2 Nm
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Outil Tournevis Pozidriv: 2 Taille
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Outil Tournevis standard:

0,8 × 5,5
1 × 6 mm

Voies conductrices principales

Tension assignée de tenue aux chocs [U imp ]: 8000 V CA
Catégorie de surtension/degré de pollution: III/3
Tension assignée d'isolement [U i ]: 690 V CA
Tension assignée d'emploi [U e ]: 690 V CA
Séparation sûre selon EN 61140 entre bobine et contacts: 440 V CA
Séparation sûre selon EN 61140 entre les contacts: 440 V CA
Pouvoir de fermeture (pf selon IEC/EN 60947) [Jusqu'à 690 V]: 350 A
Pouvoir de coupure 220V 230V: 250 A
Pouvoir de coupure 380V 400V: 250 A
Pouvoir de coupure 500V: 250 A
Pouvoir de coupure 660V 690V: 150 A
