Accueil > Tableau Electrique > Résidentiels > autres Modulaire Résidentiel > Contacteur 3 pôles 380V 400V 4kW 1N/O, 230V 50Hz, 240V 60Hz, fonctionnement CA, bornes à vis (276690)

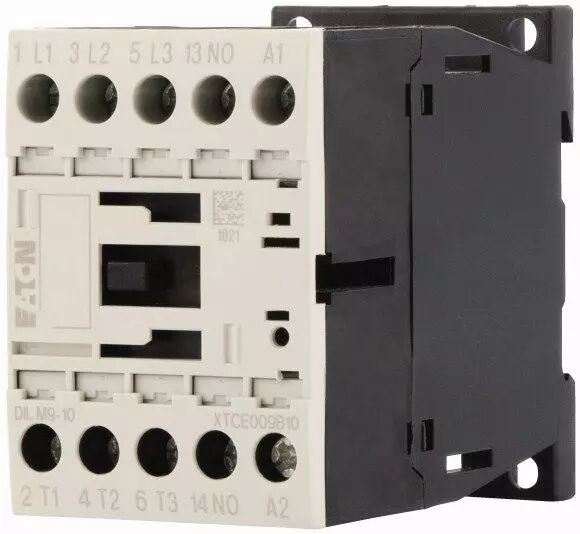

Contacteur 3 pôles 380V 400V 4kW 1N/O, 230V 50Hz, 240V 60Hz, fonctionnement CA, bornes à vis (276690)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : MOE 276690

Contacteur, Application : Contacteurs pour moteurs,
Contacteurs jusqu'à 170A, 3 pôles,
Catégorie d'utilisation : AC-1 : Charges non inductives ou faiblement inductives, fours à résistance, NAC-3 :
Moteurs à induction AC normaux : démarrage, arrêt pendant le fonctionnement , AC-4 :
Moteurs à induction AC normaux : démarrage, enfichage, inversion, pas à pas, Technique de raccordement :
Bornes à vis,

Remarques : Convient également aux moteurs avec classe de rendement IE3,
Nombre de pôles : 3 pôles, Courant assigné d'emploi AC-3 380V 400V : Ie= 9A,
Courant assigné d'emploi AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz Ouvert à 40 °C : Ith =Ie= 22 A, fermé : Ith= 18 A,

Courant assigné d'emploi AC-1 Courant thermique conventionnel à l'air libre, 1 pôle ouvert : Ith= 50 A, fermé : Ith= 45 A, Max. puissance pour moteurs triphasés, 50 - 60 Hz AC-3 220V 230V : P= 2,5kW, 380V 400V : P= 4kW, 660V 690V : P= 4,5kW, max. pour moteurs triphasés, 50-60Hz AC-4 220V 230V : P= 1,5 kW, 380V 400V : P= 2,5kW, 660V 690V : P= 3,6kW,
Combinable avec contact auxiliaire : DILM32-XHI.., DILA-XHI(V).., Contacts N/O = Normalement ouvert : 1 N/O, Instructions : Contacts selon EN 50 012., Tension AC/DC : Fonctionnement AC

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Gamme de produits: Contacteurs
Application: Contacteurs pour moteurs
Sous gamme: Contacteurs jusqu'à 170 A, 3 pôles

Catégorie d'utilisation:

AC-1 : Charges non inductives ou faiblement inductives, fours à résistance
AC-3/AC-3e : Moteurs à induction AC normaux : Démarrage, arrêt en marche
AC-4 : Moteurs à induction AC normaux : démarrage, enfichage, inversion, pas à pas

Remarques: Convient également aux moteurs de classe de rendement IE3.
Technique de connexion: Bornes à vis
Nombre de pôles: 3 pôles

Courant assigné d'emploi:

AC-3 Remarques:

À la température ambiante maximale autorisée (ouvert.)
Également testé selon AC-3e.

AC-3 380 V 400 V [I e ]: 9 A
AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz Ouvrir à 40 °C [I th =I e ]: 22 A
AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz clos [je th ]: 18 A
AC-1 Courant thermique conventionnel à l'air libre, 1 pôle ouvrir [je th ]: 50 A
AC-1 Courant thermique conventionnel à l'air libre, 1 pôle clos [je th ]: 45 A

Max. puissance pour moteurs triphasés, 50 - 60 Hz

AC-3 220 V 230 V [P]: 2,5kW
AC-3380 V 400 V [P]: 4kW
AC-3660 V 690 V [P]: 4,5kW
AC-4 20 V 230 V [P]: 1,5kW
AC-4 80 V 400 V [P]: ,5kW
AC-4 60 V 690 V [P]: 3,6kW

Contacts :

N/O = Normalement ouvert: 1 NO

Instructions: Contacts selon EN 50 012.

Peut être combiné avec un contact auxiliaire:

DILM32-XHI…
DILA-XHI(V)…

Tension d'actionnement: 230 V 50 Hz, 240 V 60 Hz
Tension CA/CC: Fonctionnement CA
Connexion à SmartWire-DT: non
Taille du cadre: 1

DONNÉES TECHNIQUES :

Général:

Normes:
CEI/EN 60947, VDE 0660, UL, CSA
Durée de vie, mécanique AC exploité [Opérations]: 10 × 10 6
Fréquence de fonctionnement, mécanique AC exploité [Opérations/h]: 9000

Épreuve climatique:

Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30

Degré de protection: IP20

Voies conductrices principales

Tension assignée de tenue aux chocs [U imp ]: 8000 V CA
Catégorie de surtension/degré de pollution: III/3
Tension assignée d'isolement [U i ]: 690 V CA
Tension assignée d'emploi [U e ]: 690 V CA
Séparation sûre selon EN 61140 entre bobine et contacts: 400 V CA
Séparation sûre selon EN 61140 entre les contacts: 400 V CA
Pouvoir de fermeture (pf selon IEC/EN 60947) [Jusqu'à 690 V]: 112 A
Pouvoir de coupure 220V 230V: 90 A
Pouvoir de coupure
380V 400V: 90 A
Pouvoir de coupure 500V: 70 A
Pouvoir de coupure 660V 690V: 50 A
