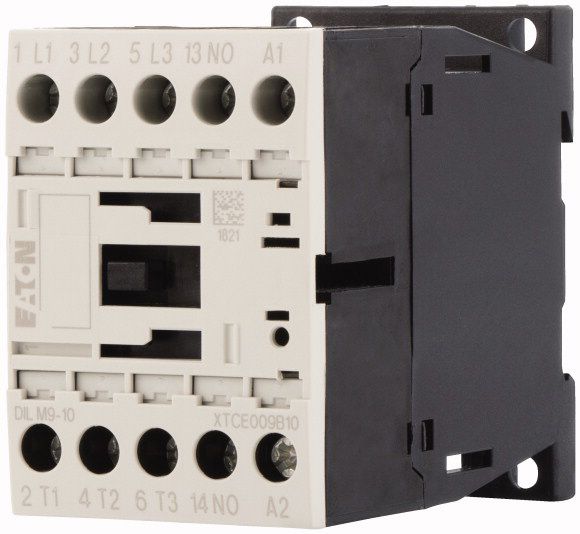

Contacteur, 3 pôles, 380V 400V 4kW, 1N/O, 24V DC, Fonctionnement DC, Bornes à vis (276705)

Gamme de produits: Contacteurs
Application: Contacteurs pour moteurs
Sous-gamme: Contacteurs jusqu'à 170 A, 3 pôles

Catégorie d'utilisation

AC-1 : Charges non inductives ou faiblement inductives, fours à résistance
AC-3/AC-3e : Moteurs asynchrones AC normaux : Démarrage, arrêt en cours de fonctionnement
AC-4 : Moteurs asynchrones AC normaux : démarrage, enfichage, inversion, pas à pas

Remarques:

Convient également aux moteurs de classe de rendement IE3.
Technique de connexion: Bornes à vis
Nombre de pôles: 3 pôles

Courant assigné d'emploi

AC-3 Remarques:

À la température ambiante maximale autorisée (ouvert.)
Également testé selon AC-3e.

AC-3 380 V 400 V [I e ]: 9 A
AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz Ouvrir à 40 °C [I th =I e ]: 22 A
AC-1 Courant thermique conventionnel à l'air libre, 3 pôles, 50 - 60 Hz clos [je th ]: 18 A
AC-1 Courant thermique conventionnel à l'air libre, 1 pôle ouvrir [je th ]: 50 A
AC-1 Courant thermique conventionnel à l'air libre, 1 pôle clos [je th ]: 45 A

Max. puissance pour moteurs triphasés, 50 - 60 Hz :

AC-3 220 V 230 V [P]: 2,5kW
AC-3 380 V 400 V [P]: 4kW
AC-3 660 V 690 V [P]: 4,5kW
AC-4 220 V 230 V [P]: 1,5kW
AC-4 380 V 400 V [P]: 2,5kW
AC-4 660 V 690 V [P]: 3,6kW

Contacts :

N/O = Normalement ouvert: 1 NO

Instructions:

Contacts selon EN 50 012.
Circuit de suppression de varistance intégré.

Peut être combiné avec un contact auxiliaire:

DILM32-XHI…
DILA-XHI(V)…

Tension d'actionnement: 24 V CC
Tension CA/CC: Fonctionnement CC

Connexion à SmartWire-DT:

oui
en association avec le module contacteur DIL-SWD SmartWire DT

Taille du cadre: 1

DONNÉES TECHNIQUES:

Général:

Normes: CEI/EN 60947, VDE 0660, UL, CSA
Fréquence de fonctionnement, mécanique Fonctionnement CC [Opérations/h]: 9000

Épreuve climatique:

Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30

Température ambiante Ouvrir: -25 - +60 °C
Température ambiante Enfermé: - 25 - 40 °C
Température ambiante Espace de rangement: - 40 - 80 °C

Degré de protection: IP20
Protection contre les contacts directs en cas d'actionnement frontal (EN 50274): Insensible aux doigts et au dos de la main
Altitude: Max. 2000 mètres
Poids CC actionné: 0,296 kg

Bornes du connecteur à vis Câble principal de capacité terminale Solide:

1 × (0,75 - 4)
2 × (0,75 - 2,5) mm 2

Bornes du connecteur à vis Câble principal de capacité terminale Flexible avec virole:

1 × (0,75 - 2,5)
2 × (0,75 - 2,5) mm 2

Bornes du connecteur à vis Câble principal de capacité terminale Solide ou toronné: simple 18 - 10, double 18 - 14 AWG
Bornes du connecteur à vis Câble principal de capacité terminale Longueur de dénudage: 10 millimètres
Bornes du connecteur à vis Câble principal de capacité terminale Borne à vis: M3.5
Bornes du connecteur à vis Câble principal de capacité terminale Couple de serrage: 1,2 Nm
Bornes du connecteur à vis Câble principal de capacité terminale Outil Tournevis Pozidriv: 2 Taille

Bornes du connecteur à vis Câble principal de capacité terminale Outil Tournevis standard:

0,8 × 5,5
1 × 6 mm

Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Solide:

1 × (0,75 - 4)
2 × (0,75 - 2,5) mm 2

Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Flexible avec virole:

1 × (0,75 - 2,5)
2 × (0,75 - 2,5) mm 2

Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Solide ou toronné: 18 - 14 AWG
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Longueur de dénudage: 10 millimètres
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Borne à vis: M3.5
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Couple de serrage: 1,2 Nm
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Outil Tournevis Pozidriv: 2 Taille
Bornes du connecteur à vis Câbles de circuit de commande de capacité terminale Outil Tournevis standard:

0,8 × 5,5
1 × 6 mm

Voies conductrices principales

Tension assignée de tenue aux chocs [U imp ]: 8000 V CA
Catégorie de surtension/degré de pollution: III/3
Tension assignée d'isolement [U i ]: 690 V CA
Tension assignée d'emploi [U e ]: 690 V CA
Séparation sûre selon EN 61140 entre bobine et contacts: 400 V CA
Séparation sûre selon EN 61140 entre les contacts: 400 V CA
Pouvoir de fermeture (pf selon IEC/EN 60947) [Jusqu'à 690 V]: 126 A
Pouvoir de coupure 220V 230V: 90 A
Pouvoir de coupure 380V 400V: 90 A
Pouvoir de coupure 500V: 70 A
Pouvoir de coupure 660V 690V: 50 A

Indice de court-circuit Fusible maximum de protection contre les courts-circuits Coordination de type "2" 400 V [gG/gL 500 V]: 20A
Indice de court-circuit Fusible maximum de protection contre les courts-circuits Coordination de type "2" 690 V [gG/gL 690 V]: 16A
Indice de court-circuit Fusible maximum de protection contre les courts-circuits Coordination de type "1" 400 V [gG/gL 500 V]: 35A
Indice de court-circuit Fusible maximum de protection contre les courts-circuits Coordination de type "1" 690 V [gG/gL 690 V]: 20A
