Accueil > Tableau Electrique > Résidentiels > autres Modulaire Résidentiel > Contacteur de puissance, 3p+1F, 3kW/400V/AC3 (276550)

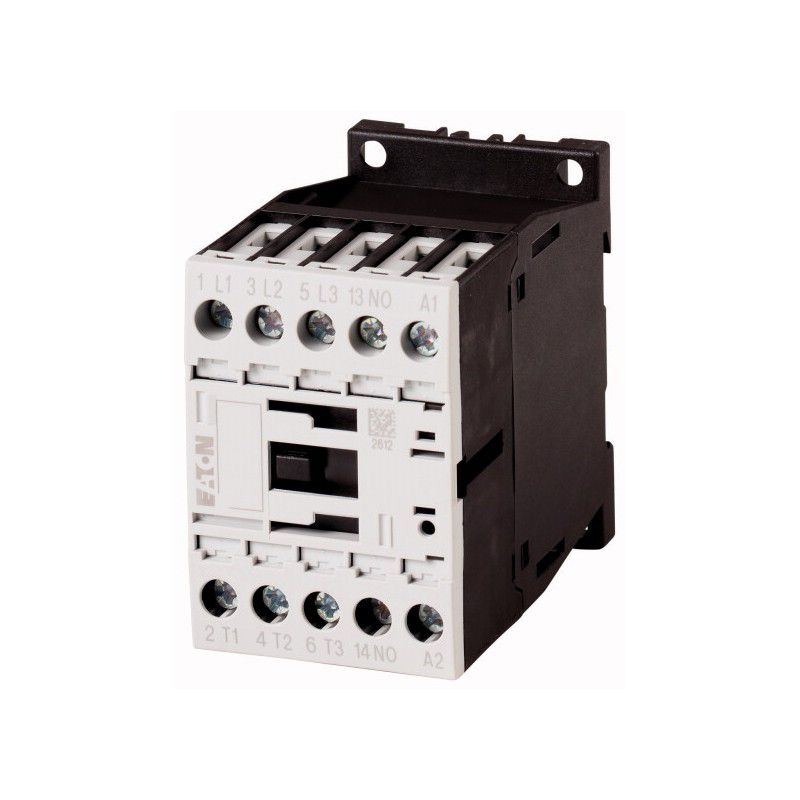

Contacteur de puissance, 3p+1F, 3kW/400V/AC3 (276550)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : MOE 276550

Contacteur de puissance, 3p+1F, 3kW/400V/AC3
Contacteur de puissance, Application: Contacteur de puissance pour moteurs,
Contacteurs de puissance jusqu'à 170 A, tripolaires,
Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre courant, inversion de marche, marche par à-coups),
Raccordement: Bornes à vis,
Remarque: Compatible également avec les moteurs de classe d'efficacité IE3,
Les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage,
Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 7 A, Courant assigné d’emploi AC-1
Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 22 A, sous enveloppe: Ith= 18 A,
Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 50 A, sous enveloppe: Ith= 45 A,
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW,
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW,
Combinable avec contacts auxiliaires: DILM32-XHI.., DILA-XHI(V).., Nombre de contacts F = contact à fermeture: 1 F,
Remarques: Contacts selon EN 50012.,
Type de courant AC/DC: avec bobine à courant alternatif

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Gamme: Contacteurs
Application: Contacteur de puissance pour moteurs
Autres appareils de la gamme: Contacteurs de puissance jusqu'à 170 A, tripolaires

Catégorie d'emploi:

AC-1 : Charges non inductives ou faiblement inductives, fours à résistances
AC-3/AC-3e : Moteurs à cage : démarrage, coupure des moteurs lancés
AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups)

Remarque:

Compatible également avec les moteurs de classe d'efficacité IE3.
Les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage.

Raccordement: Bornes à vis
Nombre de pôles: 3

Courant assigné d’emploi

AC-3 380 V 400 V [Ie]: 7 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C [Ith=Ie]: 22 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz sous enveloppe [Ith]: 18 A
AC-1 Courant thermique conventionnel 1 pôle sous enveloppe [Ith]: 45 A

Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz

AC-3 220 V 230 V [P]: 2.2 kW
AC-3 380 V 400 V [P]: 3 kW
AC-3 660 V 690 V [P]: 3.5 kW
AC-4 220 V 230 V [P]: 1 kW
AC-4 380 V 400 V [P]: 2.2 kW
AC-4 660 V 690 V [P]: 2.9 kW

Nombre de contacts :

F = contact à fermeture:

1 F

Remarques: Contacts selon EN 50012.

Combinable avec contacts auxiliaires :

DILM32-XHI…
DILA-XHI(V)…

Tension de commande: 230 V 50 Hz, 240 V 60 Hz
Type de courant AC/DC: avec bobine à courant alternatif
Connexion à SmartWire-DT: non
Taille: 1

Généralités :

Conformité aux normes: IEC/EN 60947, VDE 0660, UL, CSA

Fréquence de manœuvres mécanique Avec bobine AC [manœuvres/h]: 9000

Résistance climatique:

Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30

Degré de protection: IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Altitude d’installation: max. 2000 m
Poids bobine à AC: 0.24 kg
