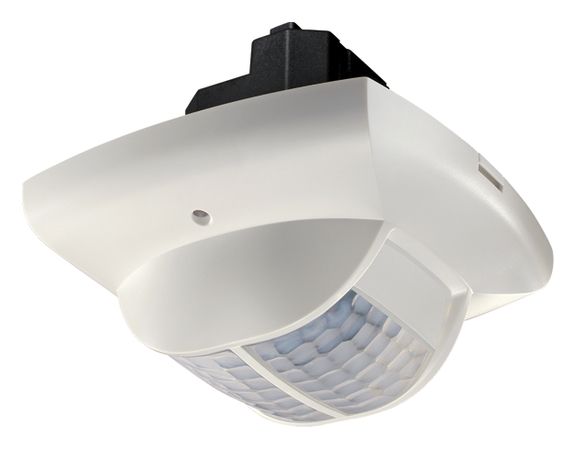

DETECTEUR PRESENCE ENCASTRE PLAFOND 180° SPECIAL COULOIR 2C ALIM 24V BLANC (2014810)

Description des fonctions
Détecteur de présence (PIR)
Mesure de lumière mixte
Commande automatique de l'éclairage, d'une installation CVC, et fonction de surveillance de pièce
Zone de détection rectangulaire pour les allées d'entrepôts avec une délimitation nette de la zone verticale sous le détecteur de présence
Sortie de commutation Éclairage (relais, libre de potentiel)
Sortie de commutation Présence (relais, libre de potentiel)
La zone de détection rectangulaire couvre jusqu'à 30 m de couloirs et permet une planification fiable et simple
Automatique ou semi-automatique : En mode « Automatique », l'éclairage s'allume ou s'éteint automatiquement en fonction de la présence et de la luminosité. En mode « Semi-automatique », l'activation doit toujours s'effectuer manuellement, la désactivation est automatique
Commande manuelle forcée : l'éclairage peut à tout moment être activé ou désactivé manuellement à l'aide d'un bouton-poussoir ou d'un commutateur
Fonction de bouton-poussoir pièce/couloir : En position « Couloir », le détecteur fonctionne comme une minuterie d'escalier, toute extinction manuelle est impossible
Montage en parallèle Maître-Esclave : 10 détecteurs (max.) peuvent être raccordés les uns aux autres pour étendre la zone de détection. Le détecteur « maître » active la charge. En tant qu'esclaves, tous les autres détecteurs ne fournissent que des informations concernant la présence
L'appareil peut être raccordé comme maître ou esclave
Il est possible de monter jusqu'à 10 détecteurs en parallèle
Commande d'éclairage avec seuil de luminosité et temporisation automatique
Fonction impulsions pour minuterie d'escalier
Commande CVC avec temporisation à l'enclenchement et à l'extinction réglable
Surveillance de local avec détection de mouvement sélective
Le comportement de commutation du détecteur de présence est dicté par la présence et la luminosité
La temporisation automatique s'adapte au comportement de l'utilisateur
La fonction impulsions sert à commander une minuterie d'escalier
Le détecteur de présence possède un dispositif de mesure de lumière mixte et se prête à la commande des types de lampes suivants : lampes fluorescentes (FL/PL), à halogène et à incandescence ainsi que DEL
Contact de commutation de présence pour la commande CVC : Le comportement de commutation du contact libre de potentiel est dicté uniquement par la présence
La temporisation à l'enclenchement empêche l'activation immédiate. Le contact ne se ferme qu'après expiration de la temporisation à l'enclenchement
Montage en parallèle Maître-Maître : 10 détecteurs (max.) peuvent être raccordés les uns aux autres pour la commande de plusieurs groupes de luminaires. Chaque maître commande son propre groupe de luminaires conformément à sa propre mesure de luminosité. La présence est détectée en commun par tous les détecteurs
En position « Surveillance », la sensibilité de la sortie de commutation de présence diminue. Le contact signale avec une grande certitude la présence de personnes
Le mode test sert à contrôler la zone de détection et l'installation
Le réglage des paramètres s'effectue au choix par l'intermédiaire d'un potentiomètre ou de la télécommande de service SendoPro 868-A disponible en option

Caractéristiques techniques
Tension d'alimentation 24 V CA/CC
Hauteur de montage 2 – 6 m
Type de montage Montage au plafond
Consommation propre ~0,4 W
Mesure de lumière Mesure de lumière mixte
Plage de réglage 10 – 1500 lx
Temporisation lumière Impuls (0,5 s), 10 s-20 min
Type de contact de lumière Relais libre de potentiel
Éclairage Lampes à incandescence/lampes à halogène, Lampes à fluorescence, Lampes fluocompactes, LEDs
Tubes fluorescents/compacts 50 W (24 V AC/DC), 460 VA (230 V AC), µ, min. 1 V/1 mA
Temporisation d'enclenchement 0 s – 10 min
Temporisation présence 10 s-120 min
Type de contact de présence Relais libre de potentiel
Puissance de commutation présence 50 W (24 V AC/DC), 460 VA (230 V AC), µ, min. 1 V/1 mA
Sortie de commutation Libre de potentiel
Type de raccordement Bornes à vis
Section de câble maximale 2 x 2,5 mm²
Piastra di montaggio 70 x 70 mm
Boîtier encastré Ø 55 mm (NIS, PMI)
Température ambiante +0 °C … +50 °C
Indice de protection IP 40
