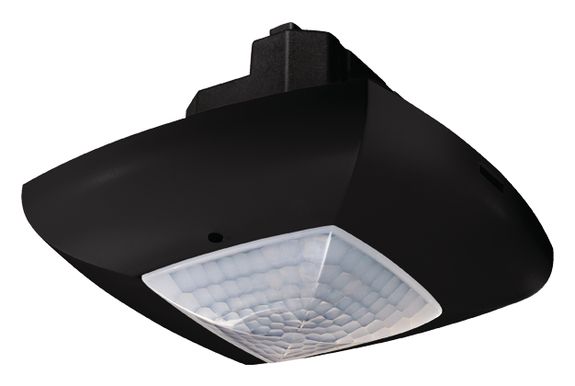

DETECTEUR PRESENCE ENCASTRE PLAFOND 360° 1C + 1 CIRCUIT VARIATION 1-10V NOIR (2010803)

Description des fonctions
Détecteur de présence (PIR)
Zone de détection carrée
Mesure de lumière mixte
Sortie de commutation Éclairage (relais, 230 V) et interface 1-10 V
Commande automatique de l'éclairage avec régulation à lumière constante
Fonctionnement commutable en mode automatique ou semi-automatique
Raccordement possible d'un bouton-poussoir pour la commutation et la variation manuelles
Valeur de consigne de la luminosité, temporisation automatique et délai de veille réglables
Automatique ou semi-automatique : En mode « Automatique », l'éclairage s'allume ou s'éteint automatiquement en fonction de la présence et de la luminosité. En mode « Semi-automatique », l'activation doit toujours s'effectuer manuellement, la désactivation est automatique.
Commande manuelle forcée : la commutation ou la variation manuelle de l'éclairage peut s'effectuer à tout moment à l'aide d'un bouton-poussoir.
Le délai de veille garantit une luminosité minimale et procure un sentiment de sécurité dans les hôpitaux et les établissements de soins, en ne coupant pas l'éclairage en cas d'absence et en passant en mode veille pendant la durée paramétrée.
Montage en parallèle Maître-Esclave : 10 détecteurs (max.) peuvent être raccordés les uns aux autres pour étendre la zone de détection. Le détecteur « maître » active la charge. En tant qu'esclaves, tous les autres détecteurs ne fournissent que des informations concernant la présence.
Montage en parallèle Maître-Maître : 10 détecteurs (max.) peuvent être raccordés les uns aux autres pour la commande de plusieurs groupes de luminaires. Chaque maître commande son propre groupe de luminaires conformément à sa propre mesure de luminosité. La présence est détectée en commun par tous les détecteurs.
L'appareil peut être raccordé comme maître ou esclave.
Il est possible de monter jusqu'à 10 détecteurs en parallèle.
Le comportement de commutation du détecteur de présence est dicté par la présence et la luminosité
La temporisation automatique s'adapte au comportement de l'utilisateur
Le détecteur de présence possède un dispositif de mesure de lumière mixte et se prête à la commande des types de lampes suivants : lampes fluorescentes (FL/PL), à halogène et à incandescence ainsi que DEL
La zone de détection carrée permet une planification fiable et simple
Le mode test sert à contrôler la zone de détection et le câblage
Le réglage des paramètres s'effectue au choix par l'intermédiaire d'un potentiomètre ou de la télécommande de service SendoPro 868-A disponible en option

Caractéristiques techniques
Tension d'alimentation 230 V CA
Fréquence 50 Hz
Hauteur de montage 2 – 3 m
Type de montage Montage au plafond
Consommation propre 0,8 W
Mesure de lumière Mesure de lumière mixte
Plage de réglage 10 – 1500 lx
Temporisation lumière 10 s-20 min
Temporisation de stand-by 0 s – 60 min
Type de contact de lumière Relais 230 V
Éclairage Lampes à incandescence/lampes à halogène, Lampes à fluorescence, Lampes fluocompactes, LEDs
Charge ohmique 1400 VA
Charge de lampes à incand./halogène 1200 W
Tubes fluorescents/compacts 960 VA (cos f = 0,8), 580 VA (cos f = 0,5)
Tubes fluorescents (Nombre de RPE) 10 x (1 x 58 W), 5 x (2 x 58 W), 16 x (1 x 36 W), 8 x (2 x 36 W), 16 x (kleiner als 36 W)
Sortie de contrôle 1–10 V CC/100 mA selon EN 60929/A1
Type de raccordement Bornes à vis
Section de câble maximale 2 x 2,5 mm²
Piastra di montaggio 70 x 70 mm
Boîtier encastré Ø 55 mm (NIS, PMI)
Température ambiante +0 °C … +50 °C
Indice de protection IP 40 (lorsqu'il est installé)
