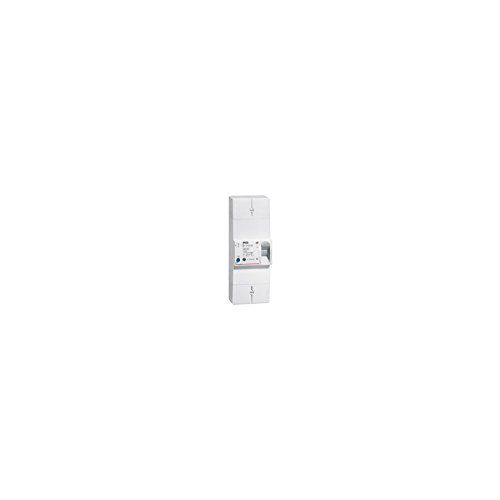

Disj de branchement ERDF - BACO - différentiel 500 mA - instantané - 2P - 90 A (401002)

Disjoncteurs de branchement ERDF - bipolaires et tétrapolaires

Disjoncteurs d'abonné Basse Tension BACO pour tarif à puissance limitée (tarif bleu) de 3 à 36 kVA
Coupent et sectionnent l'ensemble de l'installation. Protègent contre les surcharges et les courts-circuits
Disposent d'un réglage de calibre pour limiter la puissance au contrat souscrit auprès du distributeur d'énergie
Assurent la protection des personnes contre les contacts indirects et préviennent des risques d'incendie en surveillant le niveau d'isolement (version différentielle)
Le différentiel sélectif, permet une sélectivité totale avec les dispositifs différentiels 30 mA en aval (NF C 15-100), et renforce l'immunité aux pertubations résultant de phénomènes atmosphériques ou autres (déclenchements intempestifs)
Plombables
Bornes de raccordement inclinables de 10° à 30° pour câbler ou décâbler le produit par l'avant
Cadenassage de la manette pour empêcher le réarmement de l'appareil pendant une intervention de maintenance
Agréés NF C 62-411 (appareils différentiels). Agréés NF C 62-412 (appareils non différentiels)

Disjoncteurs bipolaires 250 V~

Différentiels 500 mA instantanés

Intensité nominale : 90 A A
I réglable : 60/75/90 A
N° Nomenclature ERDF : 69 30 048

• Caractéristiques
• Calibre/courant nominal assigné (in) (a) 90
• Hauteur boite (mm) 74
• Largeur boite (mm) 78
• Profondeur boite (mm) 202
• Poids boite (g) 570
• Volume boite (dm3) 1
• Ean boite 3414970310927
• Hauteur carton (mm) 216
• Largeur carton (mm) 165
• Profondeur carton (mm) 385
• Poids carton (g) 5869
• Volume carton (dm3) 14
• Ean carton 3414970310934
• Indice de protection (ip) IP40
• Profondeur d'encastrement (mm) 51
• Type de tension AC
• Tension assignée (ue) (v) 250
• Largeur en nombre de modules 4
• Section de raccordement cable souple (mm²) 42370
• Nombre de pôles protégés 1
• Section de raccordement cable rigide (mm²) 45658
• Nombre de pôles (total) 2
• Degré de pollution 2
• Pouvoir de coupure nominal selon en 61009-1 (icn) (ka) 2.4
• Pouvoir de coupure assigné selon en 61009 (ka) 2.4
• Type de courant différentiel CA
• Sensibilité / courant de défaut nominal (i?n) (a) 0.5
• Tenue au courant de choc (ka) 0.25
• Fréquence 50 Hz
• Tension d'isolement assignée (ui) (v) 4000
• Intensité nominale 90 A
• I réglable 60/75/90 A
• N° nomenclature enedis 69 30 048
