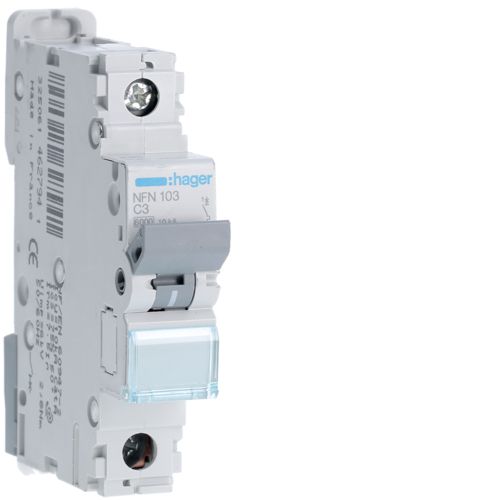

Disj.1P 6-10kA C-3A 1m (NFN103)

Caractéristiques techniques
Architecture
Position du neutre: sans neutre
Nombre de pole protégé: 1
Nombre de pôles: 1 P
Type de pôles: 1 P
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 6 kA
Tension assignée d'emploi Ue: 240/415 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 75 %
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 3 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 10 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 7/15 In
Valeur du seuil min/maxi du fonctionnement thermique DC: 1,13/1,45 In
Courant / température
Courant assigné à -15°C: 3,63 A
Courant assigné à -20°C: 3,69 A
Courant assigné à 0°C: 3,44 A
Courant assigné à 10°C: 3,32 A
Courant assigné à -10°C: 3,57 A
Courant assigné à 15°C: 3,26 A
Courant assigné à 20°C: 3,21 A
Courant assigné à 25°C: 3,15 A
Courant assigné à -25°C: 3,76 A
Courant assigné à 30°C: 3 A
Courant assigné à 35°C: 2,97 A
Courant assigné à 40°C: 2,93 A
Courant assigné à 45°C: 2,91 A
Courant assigné à 5°C: 3,38 A
Courant assigné à -5°C: 3,5 A
Courant assigné à 50°C: 2,87 A
Courant assigné à 55°C: 2,86 A
Courant assigné à 60°C: 2,85 A
Courant assigné à 65°C: 2,84 A
Courant assigné à 70°C: 2,83 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 3 W
Puissance dissipée totale sous IN: 2,24 W
Puissance dissipée par pôle à In: 2,24 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 17,5 mm
Installation, montage
Couple de serrage: 2,8Nm
Connexion
Section de raccordement des bornes aval à vis, en câble souple: 1/25 mm²
Section de raccord bornes aval en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple: 1/25 mm²
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide: 1/35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple: 1/25 mm²
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats
