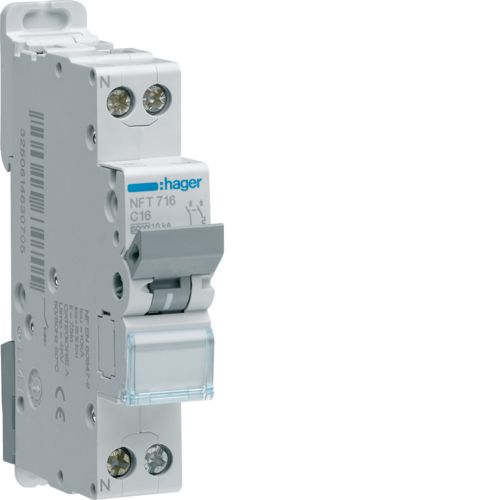

Disj.1P+N 4.5-6kA C-2A 1m (MJT702)

Caractéristiques techniques
Architecture
Position du neutre: gauche
Nombre de pole protégé: 1
Nombre de pôles: 2 P
Type de pôles: 1P+N
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 4,5 kA
Tension assignée d'emploi Ue: 230/240 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Tension maxi d'utilisation: 253 V
Tension assignée de tenue aux chocs: 4000 V
Intensité du courant
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 4,5 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1: 4,5 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 75 %
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 6 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 6 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Courant / température
Courant assigné à -15°C: 2,6 A
Courant assigné à -20°C: 2,6 A
Courant assigné à 0°C: 2,4 A
Courant assigné à 10°C: 2,3 A
Courant assigné à -10°C: 2,5 A
Courant assigné à 15°C: 2,2 A
Courant assigné à 20°C: 2,1 A
Courant assigné à 25°C: 2,1 A
Courant assigné à -25°C: 2,7 A
Courant assigné à 30°C: 2 A
Courant assigné à 35°C: 1,9 A
Courant assigné à 40°C: 1,9 A
Courant assigné à 45°C: 1,8 A
Courant assigné à 5°C: 2,3 A
Courant assigné à -5°C: 2,4 A
Courant assigné à 50°C: 1,8 A
Courant assigné à 55°C: 1,7 A
Courant assigné à 60°C: 1,6 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 3 W
Puissance dissipée totale sous IN: 1,9 W
Puissance dissipée par pôle à In: 1 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 84,7 mm
Longueur: 96,1 mm
Largeur produit installé: 17,7 mm

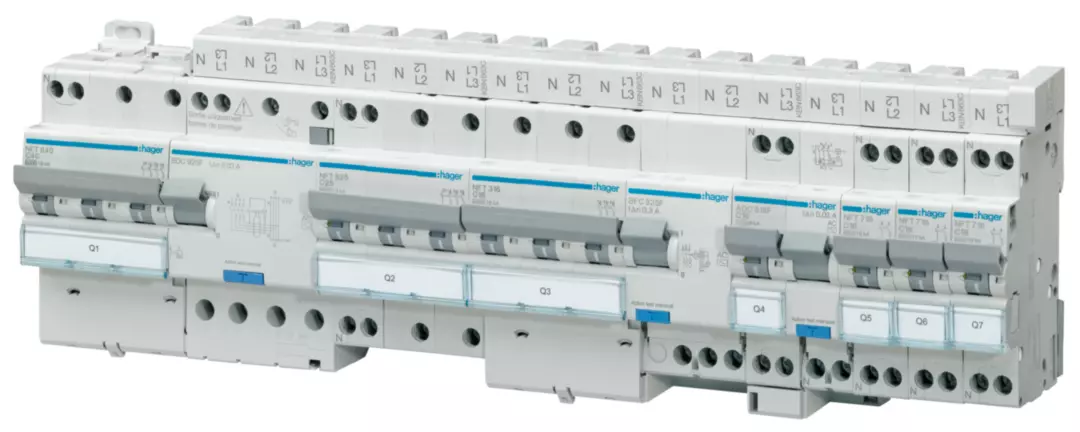

Installation, montage
Couple de serrage: 1,9Nm
Connexion
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide: 0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple: 0,75/10 mm²
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats
