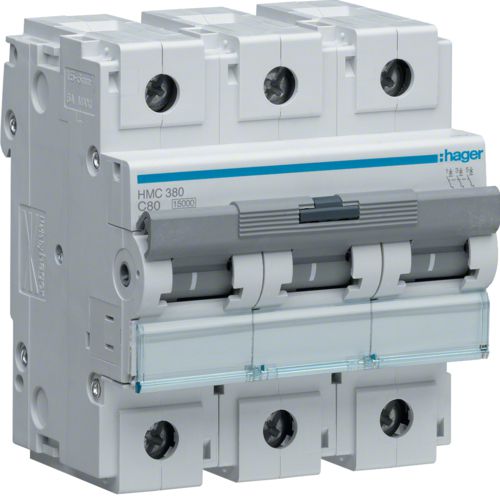

Disj.3P 15kA C-80A 4.5m (HMC380)

Caractéristiques techniques
Architecture
Nombre de pole protégé: 3
Nombre de pôles: 3 P
Type de pôles: 3 P
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 15 kA
Tension assignée d'emploi Ue: 415 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 15 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1: 7,5 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 50 %
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 4,5 kA
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2): 4,5 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 15 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 15 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 15 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Courant / température
Courant assigné à -15°C: 109 A
Courant assigné à -20°C: 112 A
Courant assigné à 0°C: 99,2 A
Courant assigné à 10°C: 92,8 A
Courant assigné à -10°C: 106 A
Courant assigné à 15°C: 89,6 A
Courant assigné à 20°C: 86,4 A
Courant assigné à 25°C: 83,2 A
Courant assigné à -25°C: 115 A
Courant assigné à 30°C: 80 A
Courant assigné à 35°C: 77,6 A
Courant assigné à 40°C: 75,1 A
Courant assigné à 45°C: 72,6 A
Courant assigné à 5°C: 96 A
Courant assigné à -5°C: 102 A
Courant assigné à 50°C: 70 A
Courant assigné à 55°C: 67,2 A
Courant assigné à 60°C: 64,3 A
Courant assigné à -10°C selon IEC 60947-2: 112 A
Courant assigné à -15°C selon IEC 60947-2: 115 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 15 W
Puissance dissipée totale sous IN: 20,32 W
Puissance dissipée par pôle à In: 6,93 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 90 mm
Largeur produit installé: 80 mm
Installation, montage
Couple de serrage: 3,5 à 5Nm
Connexion
Section de raccordement en câble souple: 35mm²
Section de raccordement en câble rigide: 70 mm²
Type de connexion: cage à vis avec compensation de serrage
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1, IEC 60 947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats
