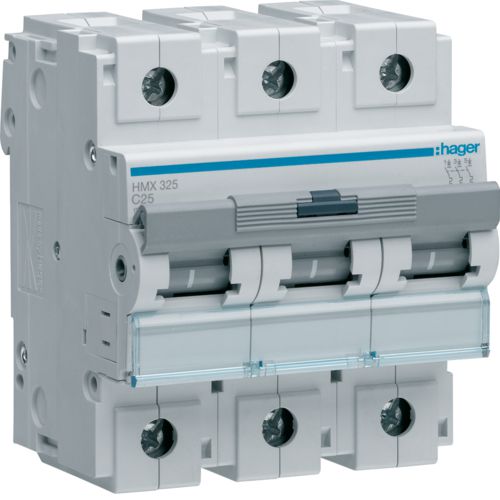

Disj.3P 50kA C-25A 4.5m (HMX325)

Caractéristiques techniques
Architecture
Nombre de pole protégé: 3
Nombre de pôles: 3 P
Type de pôles: 3 P
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 50 kA
Tension assignée d'emploi Ue: 415 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 50 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 50 %
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 4,5 kA
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2): 4,5 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 50 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 50 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 50 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,05/1,3 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 7,9/11,9 In
Courant / température
Courant assigné à -10°C selon IEC 60947-2: 32,59 A
Courant assigné à -15°C selon IEC 60947-2: 33,26 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 4,5 W
Puissance dissipée totale sous IN: 8 W
Puissance dissipée par pôle à In: 2,81 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 90 mm
Largeur produit installé: 80 mm
Installation, montage
Couple de serrage: 3,5 à 5Nm
Connexion
Section de raccordement en câble souple: 1,5 / 35mm²
Section de raccordement en câble rigide: 1,5 / 50mm²
Type de connexion: cage à vis avec compensation de serrage
Equipement
Accessoriable: oui
Standards
Texte norme: IEC 60 947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats
