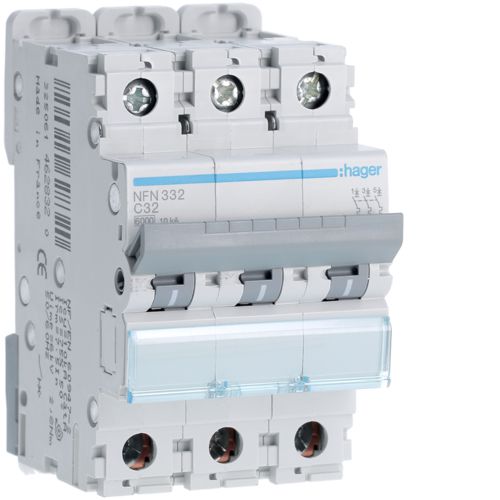

Disj.3P 6-10kA C-32A 3m (NFN332)

Caractéristiques techniques
Architecture
Position du neutre: sans neutre
Nombre de pole protégé: 3
Nombre de pôles: 3 P
Type de pôles: 3 P
Avec pole de Neutre coupé: non
Courbe: C
Connectivité
Alignement des bornes hautes pour produits modulaires: Bornes alignées
Alignement des bornes basses pour produits modulaires: Bornes alignées
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 400 V
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Seuil minimal de tension d'emploi (Ue min): 12 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1: 10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 20 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 20 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 7/15 In
Valeur du seuil min/maxi du fonctionnement thermique DC: 1,13/1,45 In
Courant / température
Courant assigné à -15°C: 37,86 A
Courant assigné à -20°C: 38,45 A
Courant assigné à 0°C: 36,01 A
Courant assigné à 10°C: 34,73 A
Courant assigné à -10°C: 37,25 A
Courant assigné à 15°C: 34,06 A
Courant assigné à 20°C: 33,39 A
Courant assigné à 25°C: 32,7 A
Courant assigné à -25°C: 39,04 A
Courant assigné à 30°C: 32 A
Courant assigné à 35°C: 31,26 A
Courant assigné à 40°C: 30,5 A
Courant assigné à 45°C: 29,72 A
Courant assigné à 5°C: 35,37 A
Courant assigné à -5°C: 36,64 A
Courant assigné à 50°C: 28,92 A
Courant assigné à 55°C: 28,1 A
Courant assigné à 60°C: 27,26 A
Courant assigné à 65°C: 26,38 A
Courant assigné à 70°C: 25,48 A
Courant assigné à 0°C selon IEC 60947-2: 39,71 A
Courant assigné à 10°C selon IEC 60947-2: 38,29 A
Courant assigné à -10°C selon IEC 60947-2: 41,08 A
Courant assigné à 15°C selon IEC 60947-2: 37,56 A
Courant assigné à -15°C selon IEC 60947-2: 41,74 A
Courant assigné à 20°C selon IEC 60947-2: 36,82 A
Courant assigné à -20°C selon IEC 60947-2: 42,4 A
Courant assigné à 25°C selon IEC 60947-2: 36,06 A
Courant assigné à -25°C selon IEC 60947-2: 43,05 A
Courant assigné à 30°C selon IEC 60947-2: 35,29 A
Courant assigné à 35°C selon IEC 60947-2: 34,49 A
Courant assigné à 40°C selon IEC 60947-2: 33,68 A
Courant assigné à 45°C selon IEC 60947-2: 32,85 A
Courant assigné à 5°C selon IEC 60947-2: 39,01 A
Courant assigné à -5°C selon IEC 60947-2: 40,4 A
Courant assigné à 50°C selon IEC 60947-2: 32 A
Courant assigné à 55°C selon IEC 60947-2: 31,09 A
Courant assigné à 60°C selon IEC 60947-2: 30,16 A
Courant assigné à 65°C selon IEC 60947-2: 29,19 A
Courant assigné à 70°C selon IEC 60947-2: 28,19 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 6 W
Puissance dissipée totale sous IN: 12,3 W
Puissance dissipée par pôle à In: 4,22 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 52,5 mm
Installation, montage
Type de raccordement haut pour produits modulaires: Borne à vis
Couple de serrage: 2,8Nm
Type de loquet haut pour produits modulaires: Non applicable
Type de loquet bas pour produits modulaires: Plastique
Type de raccordement bas pour produits modulaires: Borne biconnect
Démontabilité haute pour produits modulaires: oui
Démontabilité basse pour produits modulaires: oui
Approprié pour montage encastré: oui
Connexion
Section de raccordement des bornes aval à vis, en câble souple: 1/25 mm²
Section de raccord bornes aval en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple: 1/25 mm²
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1, IEC 60 947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Température
Température de calibration: 50 °C
