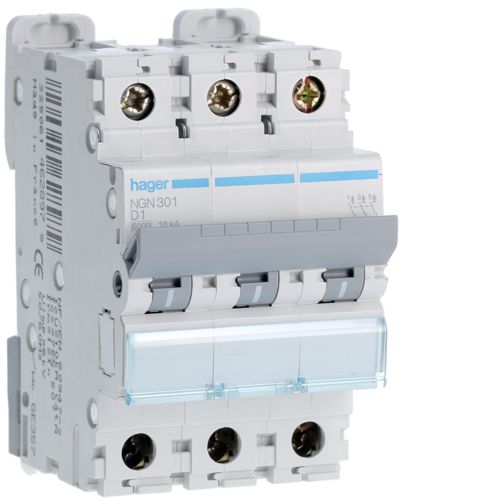

Disj.3P 6-10kA D-1A 3m (NGN301)

Caractéristiques techniques
Architecture
Position du neutre: sans neutre
Nombre de pole protégé: 3
Nombre de pôles: 3 P
Type de pôles: 3 P
Courbe: D
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 415 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 3 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 10/14,4 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 15/30 In
Valeur du seuil min/maxi du fonctionnement thermique DC: 1,13/1,45 In
Courant / température
Courant assigné à -15°C: 1,34 A
Courant assigné à -20°C: 1,37 A
Courant assigné à 0°C: 1,24 A
Courant assigné à 10°C: 1,16 A
Courant assigné à -10°C: 1,31 A
Courant assigné à 15°C: 1,13 A
Courant assigné à 20°C: 1,09 A
Courant assigné à 25°C: 1,04 A
Courant assigné à -25°C: 1,41 A
Courant assigné à 30°C: 1 A
Courant assigné à 35°C: 0,95 A
Courant assigné à 40°C: 0,9 A
Courant assigné à 45°C: 0,84 A
Courant assigné à 5°C: 1,2 A
Courant assigné à -5°C: 1,27 A
Courant assigné à 50°C: 0,78 A
Courant assigné à 55°C: 0,72 A
Courant assigné à 60°C: 0,65 A
Courant assigné à 65°C: 0,57 A
Courant assigné à 70°C: 0,48 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 3 W
Puissance dissipée totale sous IN: 3,24 W
Puissance dissipée par pôle à In: 1,09 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 52,5 mm
Installation, montage
Couple de serrage: 2,8Nm
Connexion
Section de raccordement des bornes aval à vis, en câble souple: 1/25 mm²
Section de raccord bornes aval en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple: 1/25 mm²
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide: 1/35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple: 1/25 mm²
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats
