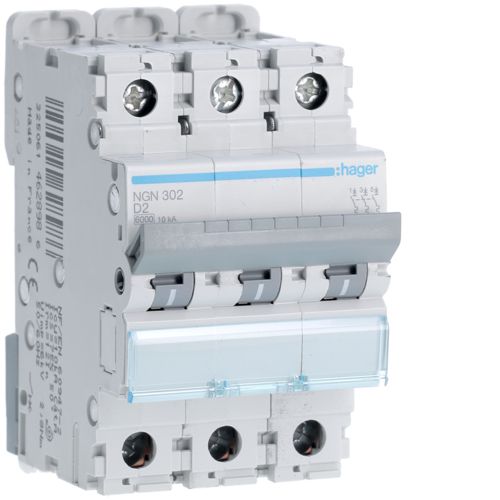

Disj.3P 6-10kA D-2A 3m (NGN302)

Caractéristiques techniques
Architecture
Position du neutre: sans neutre
Nombre de pole protégé: 3
Nombre de pôles: 3 P
Type de pôles: 3 P
Avec pole de Neutre coupé: non
Courbe: D
Connectivité
Alignement des bornes hautes pour produits modulaires: Bornes alignées
Alignement des bornes basses pour produits modulaires: Bornes alignées
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 400 V
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Seuil minimal de tension d'emploi (Ue min): 12 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1: 10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 20 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 20 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 10/14,4 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 15/30 In
Valeur du seuil min/maxi du fonctionnement thermique DC: 1,13/1,45 In
Courant / température
Courant assigné à -15°C: 2,5 A
Courant assigné à -20°C: 2,54 A
Courant assigné à 0°C: 2,34 A
Courant assigné à 10°C: 2,23 A
Courant assigné à -10°C: 2,45 A
Courant assigné à 15°C: 2,18 A
Courant assigné à 20°C: 2,12 A
Courant assigné à 25°C: 2,06 A
Courant assigné à -25°C: 2,59 A
Courant assigné à 30°C: 2 A
Courant assigné à 35°C: 1,93 A
Courant assigné à 40°C: 1,85 A
Courant assigné à 45°C: 1,77 A
Courant assigné à 5°C: 2,29 A
Courant assigné à -5°C: 2,39 A
Courant assigné à 50°C: 1,69 A
Courant assigné à 55°C: 1,61 A
Courant assigné à 60°C: 1,51 A
Courant assigné à 65°C: 1,42 A
Courant assigné à 70°C: 1,31 A
Courant assigné à 0°C selon IEC 60947-2: 2,7 A
Courant assigné à 10°C selon IEC 60947-2: 2,57 A
Courant assigné à -10°C selon IEC 60947-2: 2,82 A
Courant assigné à 15°C selon IEC 60947-2: 2,51 A
Courant assigné à -15°C selon IEC 60947-2: 2,88 A
Courant assigné à 20°C selon IEC 60947-2: 2,44 A
Courant assigné à -20°C selon IEC 60947-2: 2,93 A
Courant assigné à 25°C selon IEC 60947-2: 2,38 A
Courant assigné à -25°C selon IEC 60947-2: 2,99 A
Courant assigné à 30°C selon IEC 60947-2: 2,31 A
Courant assigné à 35°C selon IEC 60947-2: 2,23 A
Courant assigné à 40°C selon IEC 60947-2: 2,16 A
Courant assigné à 45°C selon IEC 60947-2: 2,08 A
Courant assigné à 5°C selon IEC 60947-2: 2,64 A
Courant assigné à -5°C selon IEC 60947-2: 2,76 A
Courant assigné à 50°C selon IEC 60947-2: 2 A
Courant assigné à 55°C selon IEC 60947-2: 1,9 A
Courant assigné à 60°C selon IEC 60947-2: 1,79 A
Courant assigné à 65°C selon IEC 60947-2: 1,67 A
Courant assigné à 70°C selon IEC 60947-2: 1,55 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 3 W
Puissance dissipée totale sous IN: 6,16 W
Puissance dissipée par pôle à In: 2,09 W
Endurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 52,5 mm
Installation, montage
Type de raccordement haut pour produits modulaires: Borne à vis
Couple de serrage: 2,8Nm
Type de loquet haut pour produits modulaires: Non applicable
Type de loquet bas pour produits modulaires: Plastique
Type de raccordement bas pour produits modulaires: Borne biconnect
Démontabilité haute pour produits modulaires: oui
Démontabilité basse pour produits modulaires: oui
Approprié pour montage encastré: oui
Connexion
Section de raccordement des bornes aval à vis, en câble souple: 1/25 mm²
Section de raccord bornes aval en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide: 1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple: 1/25 mm²
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1, IEC 60 947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Température
Température de calibration: 50 °C
