Accueil > Tableau Electrique > Tertiaire > Puissance > Disj.dif 1P+N 4.5-6kA C-16A 30 (ADC816F)

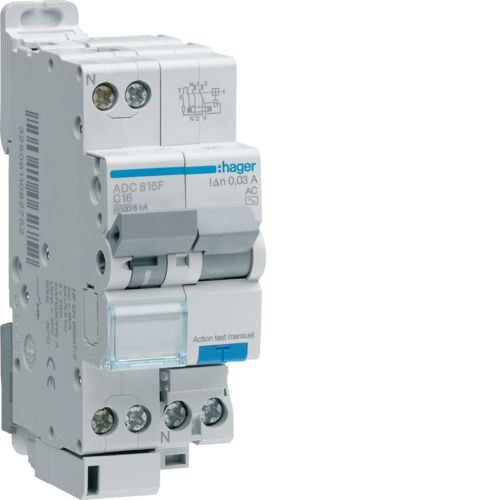

Disj.dif 1P+N 4.5-6kA C-16A 30 (ADC816F)

Soyez le premier à donner votre avis !

Prix : Nous consulter

Réf. : HAG ADC816F Disj.dif 1P+N 4.5-6kA C-16A 30

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Caractéristiques techniques
Architecture
Position du neutre: gauche
Nombre de pole protégé: 1
Nombre de pôles: 2 P
Type de pôles: 1P+N
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 4,5 kA
Tension assignée d'emploi Ue: 230 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 4000 V
Intensité du courant
Courant différentiel assigné: 30 mA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 4,5 kA
Pouvoir de fermeture et de coupure: 4,5 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Courant / température
Courant assigné à 20°C: 16,7 A
Courant assigné à 30°C: 16 A
Courant assigné à 35°C: 15,8 A
Courant assigné à 40°C: 15,5 A
Courant assigné à 45°C: 15,2 A
Courant assigné à 50°C: 15 A
Courant assigné à 55°C: 14,7 A
Courant assigné à 60°C: 14,5 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Puissance
Puissance dissipée totale sous IN: 4,2 W
Puissance dissipée par pôle à In: 2,9 W
Déclenchement
Protégé contre les déclenchements intempestifs: non
Endurance
Endurance électrique en nombre de cycles: 1000
Endurance mécanique nombre de manoeuvres: 6000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 93,4 mm
Largeur produit installé: 35,4 mm
Installation, montage
Couple de serrage: 1,9Nm
Connexion
Section de raccordement en câble souple: 0,75 / 10mm²
Section de raccordement en câble rigide: 0,75 / 16mm²
Standards
Texte norme: EN 61009-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Type de protection différentielle: AC
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
