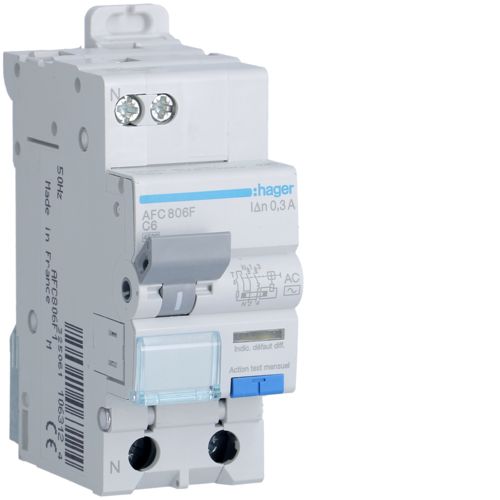

Disj.dif 1P+N 4.5kA C-6A 300mA AC (AFC806F)

Présentation du produit :

Architecture:

Position du neutre: gauche
Nombre de pole protégé: 1
Nombre de pôles: 2 P
Type de pôles: 1P+N
Courbe: C

Connectivité:

Alignement des bornes hautes pour produits modulaires: Borne décalée

Principales caractéristiques électriques:

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 4,5 kA
Tension assignée d'emploi Ue: 240 V
Fréquence assignée: 50 Hz

Tension:

Tension assignée d'isolement: 500 V
Tension maxi d'utilisation: 240 V
Tension assignée de tenue aux chocs: 4000 V

Intensité du courant:

Courant différentiel assigné: 300 mA
Courant assigné nominal: 6 A
Tenue au non déclenchement onde 8-20µs: 250 A
Pouvoir de fermeture et de coupure: 4,5 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13 / 1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5 / 10 In
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 4,5 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 6 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 6 kA

Courant / température:

Courant assigné à -25°C: 7,2 A
Courant assigné à -20°C: 7,1 A
Courant assigné à -15°C: 7 A
Courant assigné à -10°C: 6,9 A
Courant assigné à -5°C: 6,8 A
Courant assigné à 0°C: 6,7 A
Courant assigné à 5°C: 6,6 A
Courant assigné à 10°C: 6,5 A
Courant assigné à 15°C: 6,4 A
Courant assigné à 20°C: 6,2 A
Courant assigné à 25°C: 6,1 A
Courant assigné à 30°C: 6 A
Courant assigné à 35°C: 5,9 A
Courant assigné à 40°C: 5,8 A
Courant assigné à 45°C: 5,7 A
Courant assigné à 50°C: 5,6 A
Courant assigné à 55°C: 5,5 A
Courant assigné à 60°C: 5,4 A

Coefficient de correction du courant:

Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85

Fréquence:

Fréquence: 50 Hz

Sélectivité:

Calibre maximal du fusible aval aM pour une sélectivité sur CC: 1 A
Calibre maximal du fusible aval gI pour une sélectivité sur CC: 4 A
Calibre minimal du fusible amont aM pour une sélectivité sur CC: 8 A
Calibre minimal du fusible amont gI pour une sélectivité sur CC: 12 A

Puissance:

Puissance dissipée totale sous IN: 2,2 W
Puissance dissipée par pôle à In: 1,8 W

Déclenchement:

Protégé contre les déclenchements intempestifs: non

Endurance:

Endurance électrique en nombre de cycles: 2000
Endurance mécanique nombre de manoeuvres: 2000

Dimensions:

Profondeur produit installé: 68 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 35 mm

Installation, montage:

Couple de serrage: 2,1Nm
position de montage du produit sous 360°: oui

Connexion:

Section de raccordement des bornes aval à vis, en câble souple: 1 / 16 mm²
Section de raccord bornes aval en câble rigide: 1 / 25 mm²
Section de raccordement en câble souple: 1 / 16mm²
Section de raccordement en câble rigide: 1 / 25mm²
Section de raccordement des bornes amont à vis, en câble rigide: 1 / 25 mm²
Section de raccordement des bornes amont à vis, en câble souple: 1 / 16 mm²
Type de connexion: cage à vis

Standards:

Texte norme: EN 61009-1
Directive européenne WEEE: non concerné

Sécurité:

Indice de protection IP: IP20
Type de protection différentielle: AC

Conditions d'utilisation:
Température de service: -25…40 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Tropicalisation/humidité/Exécution: tous climats
Température de stockage/transport: -25…70 °C

Température:

Température de calibration: 30 °C
