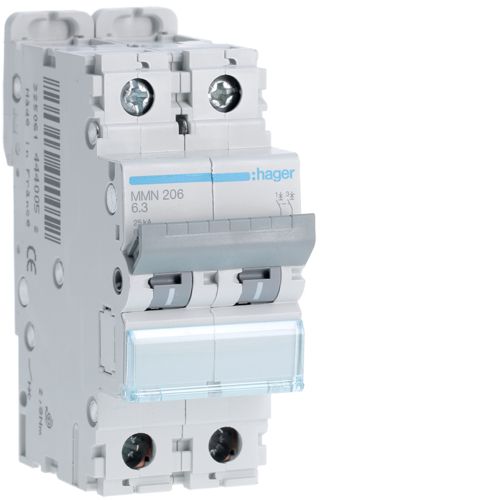

Disj.mag.2P 25kA 6.3A 2m (MMN206)

Caractéristiques techniques
Architecture
Position du neutre: sans neutre
Nombre de pole protégé: 2
Nombre de pôles: 2 P
Type de pôles: 2 P
Courbe: NA
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230/400 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 25 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 75 %
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 3 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 25 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 25 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 25 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 25 kA
Pouvoir de coupure ultime Icu sous 440V AC selon IEC 60947-2: 25 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 12 In
Courant / température
Courant assigné à 30°C: 6,8 A
Courant assigné à 35°C: 6,55 A
Courant assigné à 40°C: 6,3 A
Courant assigné à 45°C: 6,05 A
Courant assigné à 50°C: 5,8 A
Courant assigné à 55°C: 5,54 A
Courant assigné à 60°C: 5,29 A
Courant assigné à 70°C: 4,79 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Puissance
Puissance active maximale dissipée par pôle selon la norme produit: 3 W
Puissance dissipée totale sous IN: 0,5 W
Puissance dissipée par pôle à In: 0,27 W
Endurance
Endurance électrique en nombre de cycles: 10000
Endurance mécanique nombre de manoeuvres: 20000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 35 mm
Installation, montage
Couple de serrage: 2,8Nm
Connexion
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide: 1/25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple: 0,75/16 mm²
Equipement
Accessoriable: oui
Standards
Texte norme: EN 60898-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats
