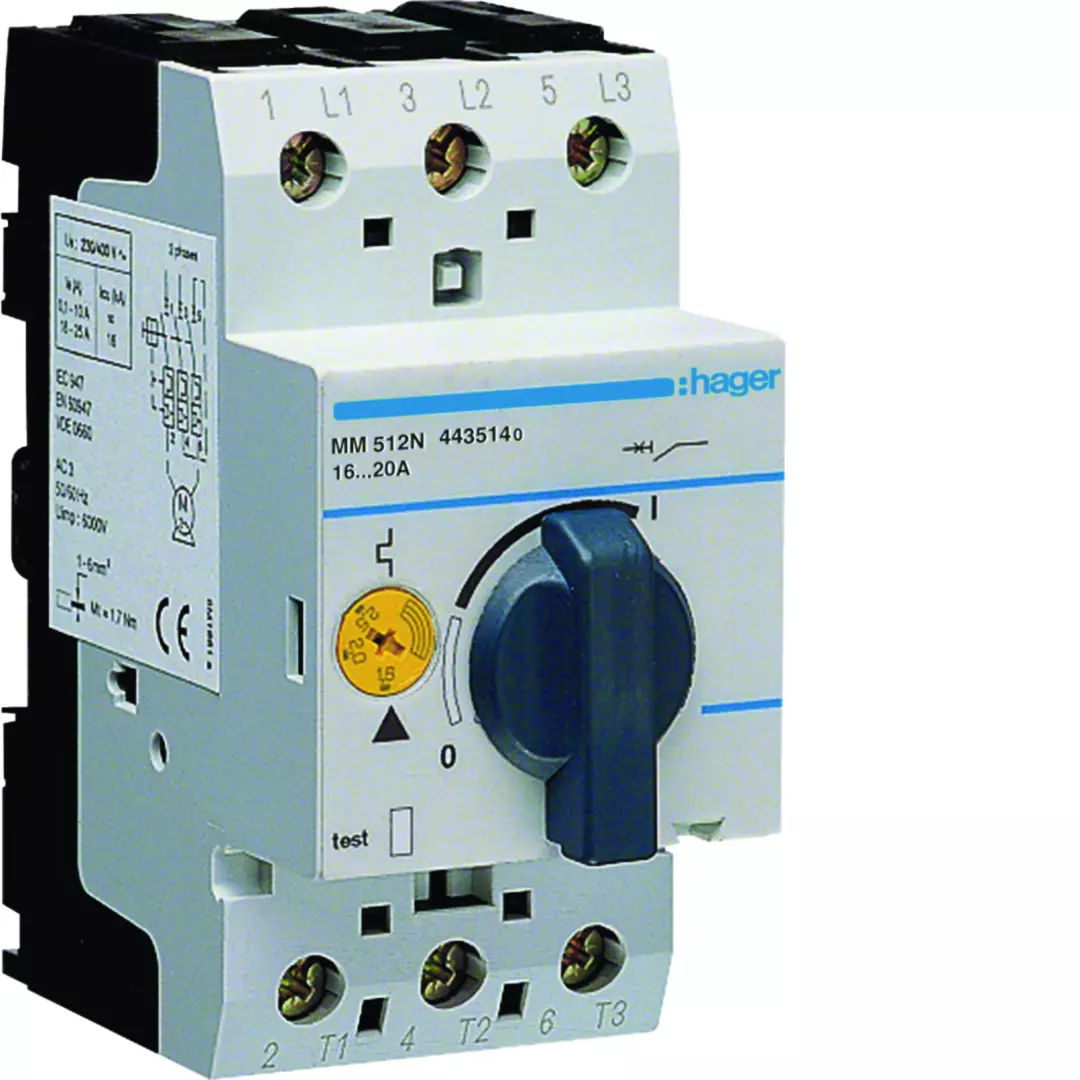

Disj.moteur 16-20A 2.5m (MM512N)

Caractéristiques techniques
Architecture
Nombre de pôles: 3 P
Type de pôles: 3 P
Fonctions
Détection d'un manque de phase: Oui
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230/690 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 690 V
Tension assignée de tenue aux chocs: 6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 50 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 20 %
Pouvoir de coupure 230V 50Hz NF EN 60947-2: 16 kA
Pouvoir de coupure 400V 50Hz NF EN 60947-2: 16 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 50 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2: 3 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 12,4/15,5/18,6 In
Calibre du courant de réglage thermique à 30°: 16/20 A
Courant / température
Courant assigné à -15°C: 20 A
Courant assigné à -20°C: 20 A
Courant assigné à 0°C: 20 A
Courant assigné à 10°C: 20 A
Courant assigné à -10°C: 20 A
Courant assigné à 15°C: 20 A
Courant assigné à 20°C: 20 A
Courant assigné à 25°C: 20 A
Courant assigné à -25°C: 20 A
Courant assigné à 30°C: 20 A
Courant assigné à 35°C: 20 A
Courant assigné à 40°C: 20 A
Courant assigné à 45°C: 20 A
Courant assigné à 5°C: 20 A
Courant assigné à -5°C: 20 A
Courant assigné à 50°C: 20 A
Courant assigné à 55°C: 20 A
Courant assigné à 0°C selon IEC 60947-2: 20 A
Courant assigné à 10°C selon IEC 60947-2: 20 A
Courant assigné à -10°C selon IEC 60947-2: 20 A
Courant assigné à 15°C selon IEC 60947-2: 20 A
Courant assigné à -15°C selon IEC 60947-2: 20 A
Courant assigné à 20°C selon IEC 60947-2: 20 A
Courant assigné à -20°C selon IEC 60947-2: 20 A
Courant assigné à 25°C selon IEC 60947-2: 20 A
Courant assigné à -25°C selon IEC 60947-2: 20 A
Courant assigné à 30°C selon IEC 60947-2: 20 A
Courant assigné à 35°C selon IEC 60947-2: 20 A
Courant assigné à 40°C selon IEC 60947-2: 20 A
Courant assigné à 45°C selon IEC 60947-2: 20 A
Courant assigné à 5°C selon IEC 60947-2: 20 A
Courant assigné à -5°C selon IEC 60947-2: 20 A
Courant assigné à 50°C selon IEC 60947-2: 20 A
Courant assigné à 55°C selon IEC 60947-2: 20 A
Puissance
Puissance dissipée totale sous IN: 5,8 W
Puissance dissipée par pôle à In: 1,9 W
Puissance normalisé des moteurs triphasés en AC3 sous 230V: 5,5 kW
Puissance normalisé des moteurs triphasés en AC3 sous 400V: 9 kW
Endurance
Endurance électrique en nombre de cycles: 50000
Endurance mécanique nombre de manoeuvres par heure: 40
Endurance mécanique nombre de manoeuvres: 100000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 90 mm
Largeur produit installé: 45 mm
Installation, montage
Couple de serrage: 1,7Nm
Connexion
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide: 1/6 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple: 1/6 mm²
Configuration
Valeur de seuil mini/max de fonctionnement magnétique en alternatif: 248/372 A
Equipement
Compensation automatique de température: -25 à 55 °C
Cas d'emploi
Catégorie d'emploi: AC-3
Utilisation
Tenue aux vibrations et chocs: essais demi sinusoïde 10ms chocs 25g selon IEC 60068-2-27
Standards
Texte norme: IEC 60 947-2, IEC 60 947-4-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: IEC 60068-2-78 / IEC 60068-2-30
