Accueil > Tableau Electrique > Résidentiels > Disjoncteurs > Disjoncteur de protection moteur, 0.75kW, 1.6-2.5A, Bornes à vis (72736)

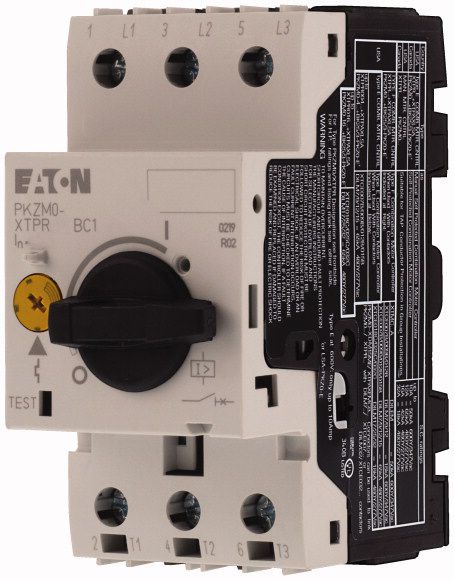

Disjoncteur de protection moteur, 0.75kW, 1.6-2.5A, Bornes à vis (72736)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : MOE 72736

Disjoncteur de protection moteur selon IEC/EN60947, 3 pôles taille PKZM0, avec déclencheur sur surcharge et déclencheur instantané sur court-circuit, sensible au manque de phase, fixation par vis et par encliquetage, avec bornes à vis, cote de montage capot 45 mm, tension assignée d'emploi Ue 690V, degré de protection IP20, protection contre les contacts directs selon VDE 0106 T. 100, équipements complémentaires disponibles : contacts auxiliaires, déclencheur voltmétrique, contacteur, platine de fixation à clip à clip

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Gamme: Disjoncteurs moteurs PKZM0 jusqu'à 32 A
Fonction de base: Protection des moteurs
Remarque: Compatible également avec les moteurs de classe d'efficacité IE3.
Raccordement: Bornes à vis

Puissance assignée d'emploi max.

AC-3
220 V 230 V 240 V [P]

0.37 kW

AC-3
380 V 400 V 415 V [P]

0.75 kW

AC-3
440 V [P]

1.1 kW

AC-3
500 V [P]

1.1 kW

AC-3
660 V 690 V [P]

1.5 kW

Courant assigné ininterrompu [Iu ]: 2.5 A

Plage de réglage

Déclencheur sur surcharge [Ir ]: 1.6 - 2.5 A

Déclencheur sur court-circuit [Irm ]:
max. [Irm ]

38.8 A

Sensibilité au manque de phase: IEC/EN 60947-4-1, VDE 0660 partie 102

Protection contre l'explosion (Selon ATEX 94/9/EG):

PTB 10, ATEX 3013, Ex II(2) GD
Consultez le manuel MN03402003Z-DE/EN.

Remarques:

Déclencheur de surcharge : classe de déclenchement 10 A
Peut être clipsé sur un profilé chapeau CEI/EN 60715 d'une hauteur de 7,5 ou 15 mm.

Conformité aux normes: CEI/EN 60947, VDE 0660, UL, CSA

Résistance climatique:

Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30

Degré de protection:
Appareil

IP20

Degré de protection:
Bornes de raccordement

IP00

Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274):
Sécurité des doigts et du dos de la main assurée
Résistance aux chocs (onde demi-sinusoïdale 10 ms) selon IEC 60068-2-27: 25 g
Altitude d’installation: max. 2000 m

Sections raccordables, conducteurs principaux:
Bornes à vis
Conducteur à âme massive

1 x (1 - 6)
2 x (1 - 6) mm2

Sections raccordables, conducteurs principaux:
Bornes à vis
souples avec embout selon DIN 46228

1 x (1 - 6)
2 x (1 - 6) mm2

Sections raccordables, conducteurs principaux:
Bornes à vis
âme massive ou multibrins

18 - 10 AWG

Sections raccordables, conducteurs principaux:
Bornes à vis
Longueur à dénuder

10 mm

Couple de serrage des boulons de raccordement:
conducteurs principaux

1.7 Nm

Couple de serrage des boulons de raccordement:
conducteurs auxiliaires

1 Nm
