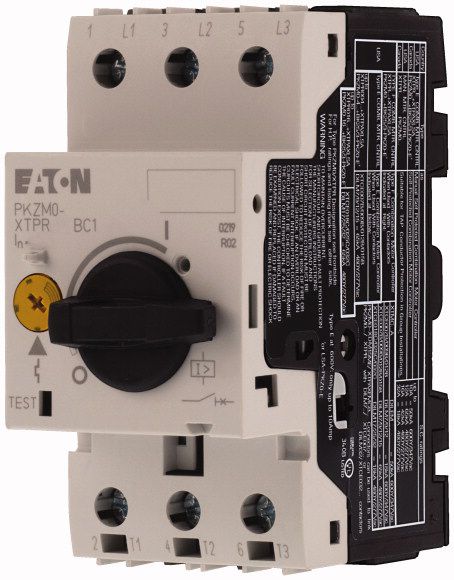

Disjoncteur de protection moteur, 4 kW, 6.3 - 10 A, Bornes à vis (72739)

Gamme: Disjoncteurs-moteurs PKZM0 jusqu'à 32 A
Fonction de base: Protection des moteurs
Remarque: Compatible également avec les moteurs de classe d'efficacité IE3.
Raccordement: Bornes à vis

Puissance assignée d'emploi max.

AC-3
220 V 230 V 240 V [P]
2.2 kW

AC-3
380 V 400 V 415 V [P]
4 kW

AC-3
440 V [P]
4 kW

AC-3
500 V [P]
4 kW

AC-3
660 V 690 V [P]
7.5 kW

Courant assigné ininterrompu [Iu ]: 10 A

Plage de réglage

Déclencheur sur surcharge [Ir ]: 6.3 - 10 A

Déclencheur sur court-circuit [Irm ]:
max. [Irm ]

155 A

Sensibilité au manque de phase: IEC/EN 60947-4-1, VDE 0660 partie 102
Protection contre l'explosion (Selon ATEX 94/9/EG): PTB 10, ATEX 3013, Ex II(2) GD

Remarques:

Déclencheur de surcharge : classe de déclenchement 10 A
Peut être clipsé sur un profilé chapeau CEI/EN 60715 d'une hauteur de 7,5 ou 15 mm.

CARACTÉRISTIQUES TECHNIQUES :

Généralités:

Conformité aux normes: CEI/EN 60947, VDE 0660, UL, CSA

Résistance climatique:

Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30

Degré de protection:
Appareil

IP20

Degré de protection:
Bornes de raccordement

IP00

Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274):
Sécurité des doigts et du dos de la main assurée
Résistance aux chocs (onde demi-sinusoïdale 10 ms) selon IEC 60068-2-27: 25 g
Altitude d’installation: max. 2000 m

Sections raccordables, conducteurs principaux:
Bornes à vis
Conducteur à âme massive

1 x (1 - 6)
2 x (1 - 6) mm2

Sections raccordables, conducteurs principaux:
Bornes à vis
souples avec embout selon DIN 46228

1 x (1 - 6)
2 x (1 - 6) mm2

Sections raccordables, conducteurs principaux:
Bornes à vis
âme massive ou multibrins

18 - 10 AWG

Sections raccordables, conducteurs principaux:
Bornes à vis
Longueur à dénuder

10 mm

Couple de serrage des boulons de raccordement:
conducteurs principaux

1.7 Nm

Couple de serrage des boulons de raccordement:
conducteurs auxiliaires

1 Nm

Circuits principaux

Tension assignée de tenue aux chocs [Uimp]: 6000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'emploi [Ue ]: 690 V AC
Courant assigné ininterrompu = courant assigné d'emploi [Iu = Ie ]: 10 A
Fréquence assignée [f]: 40 - 60 Hz
Pertes par effet Joule (pour les 3 pôles à chaud): 6,48 W
Impédance par phase: 21 mΩ
Longévité mécanique [manœuvres]: 0.1 x 106

Longévité électrique (AC-3 sous 400 V):

Longévité électrique [manœuvres]
> 0.1 x 106

Fréquence de commutations max.:40 man./h
Tenue aux courts-circuits:DC
Tenue aux courts-circuits:60 kA
Tenue aux courts-circuits:DC
Remarque: jusqu'à 250 V

Puissance de coupure du moteur:
AC-3 (jusqu'à 690 V)

max. 10 A

Puissance de coupure du moteur:
DC-5 (jusqu'à 250 V)

10 (3 contacts de série) A

Blocs de déclenchement :

Compensation de température:

selon IEC/EN 60947, VDE 0660
- 5…40 °C

Compensation de température:

Plage de fonctionnement
- 25…55 °C

Erreur résiduelle de compensation de température pour T > 40 °C: ≦ 0.25 %/K
Plage de réglage du déclencheur: 0.6 - 1 x Iu
Déclencheur sur court-circuit: Appareil de base, à réglage fixe : 15,5 x Iu
Tolérance de déclenchement sur court-circuit: ± 20%
Sensibilité au manque de phase: IEC/EN 60947-4-1, VDE 0660 partie 102
