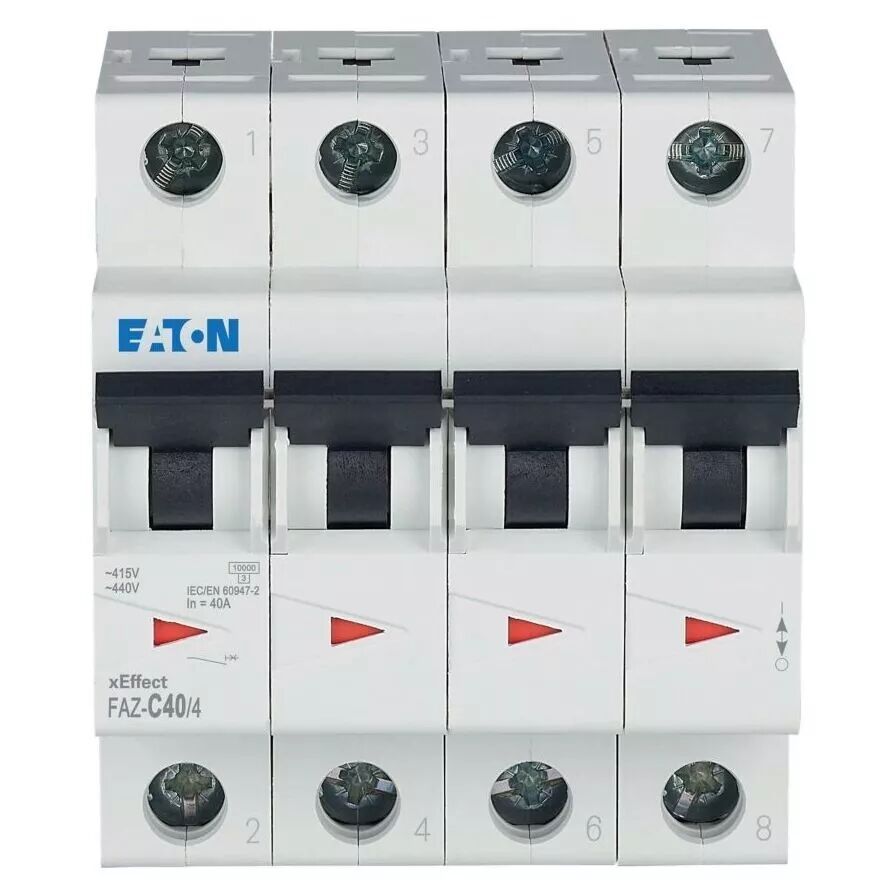

Disjoncteur modulaire, 40A, 4p, courbe C, AC (279065)

SPÉCIFICATIONS GÉNÉRALES:

NOM DU PRODUIT: Série Eaton Moeller xEffect - FAZ MCB
NUMÉRO DE CATALOGUE: 279065
CODE MODÈLE: FAZ-C40/4
EAN: 4015082790653
LONGUEUR/PROFONDEUR DU PRODUIT: 80 millimètres
HAUTEUR DU PRODUIT: 75,5 millimètres
LARGEUR DU PRODUIT: 72 millimètres
POIDS DU PRODUIT: .467 kg
CONFORMITÉS: Conforme RoHS

CERTIFICATS:

CEI/EN 60947-2
CEI/EN 60898
EN45545-2
CEI 61373

COURANT ASSIGNÉ D'EMPLOI POUR LA DISSIPATION THERMIQUE SPÉCIFIÉE (IN): 40 A
TENSION NOMINALE (CEI/EN 60898-1): 415 VCA
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (EN 60898) À 230 V: 10 kA
MÉTHODE DE MONTAGE: Rail DIN CEI/EN 60715
CLASSE DE LIMITATION DE COURANT: 3
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (EN 60898) À 400 V: 10 kA
INTENSITÉ NOMINALE: 40 A
CAPACITÉ DE RACCORDEMENT DES BORNES À VIS POUR LE CÂBLE PRINCIPAL: 10 mm² (2x)
FRÉQUENCE NOMINALE - MAX: 60Hz
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (CEI 60947-2) À 400 V: 15 kA
NOMBRE DE PÔLES (TOTAL): 4
PROTECTION DES BORNES: Sans danger pour les doigts et la main, DGUV VS3, EN 50274
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (CEI 60947-2) À 230 V:
15 kA
CARACTÉRISTIQUES SPÉCIALES: Indice de température ambiante : une augmentation de 1 °C entraîne une réduction linéaire de 0,5 % de la capacité de charge actuelle
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 75 °C
DISSIPATION THERMIQUE PAR PÔLE, EN FONCTION DU COURANT: 0W
PROFONDEUR INTÉGRÉE: 70,5 millimètres
POUVOIR DE COUPURE NOMINAL (CEI/EN 60898-1): 10 kA
DURÉE DE VIE, ÉLECTRIQUE: 10000 opérations
POUVOIR DE COUPURE NOMINAL (IEC/EN 60947-2) À TENSION NOMINALE MAX.: 10 kA
SECTION DE CONDUCTEUR CONNECTABLE (À ÂME PLEINE) - MIN: 1 mm²

NOMBRE DE PÔLES: Tétrapolaire
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25 °C
CLASSE DE SÉLECTIVITÉ: 3
CAPACITÉ DES BORNES (CÂBLE DE COMMANDE): 25 mm² (1x)

UTILISÉ AVEC:

Disjoncteur miniature
FAZ

POSITION DE MONTAGE: Comme demandé
DISSIPATION THERMIQUE DE L'ÉQUIPEMENT, EN FONCTION DU COURANT: 13,6W
CARACTÉRISTIQUE DE DÉCLENCHEMENT: C
FRÉQUENCE NOMINALE - MIN: 50Hz
DISSIPATION THERMIQUE STATIQUE, INDÉPENDANTE DU COURANT: 0W

APPLICATION:

Appareillage pour applications industrielles et commerciales avancées
xEffect - Appareillage pour applications industrielles et commerciales avancées

TYPE DE TENSION: CA
NOMBRE DE PÔLES (PROTÉGÉS): 4
CADRE: 45 millimètres
BORNES (HAUT ET BAS): Terminaux à double usage
CAPACITÉ DE DISSIPATION THERMIQUE: 0W
CARACTÉRISTIQUE DE LIBÉRATION: C
LARGEUR EN NOMBRE D'ESPACEMENTS MODULAIRES: 4
ÉPAISSEUR DU MATÉRIAU DU JEU DE BARRES: 0,8 mm - 2 mm

LARGEUR DE L'ENCEINTE: 80 millimètres
TENSION NOMINALE: 240 V CA / 415 V CA
SECTION DE CONDUCTEUR CONNECTABLE (À ÂME PLEINE) - MAX: 25 mm²

DEGRÉ DE PROTECTION:

IP40 (le cas échéant)
IP20

CATÉGORIE DE SURTENSION: III
DEGRÉ DE POLLUTION: 2
SECTION DE CONDUCTEUR CONNECTABLE (MULTIFILAIRE) - MIN: 1 mm²
TENSION NOMINALE DE TENUE AUX CHOCS (UIMP): 4kV
TENSION DE FONCTIONNEMENT (CEI/EN 60947-2) - MAX: 440 VCA
TENSION NOMINALE À CC: 60 V CC (par pôle)
FUSIBLE DE SECOURS ADMISSIBLE - MAX: 125 A gL/gG
TENSION NOMINALE (UL): 480Y/277V
POUVOIR DE COUPURE NOMINAL (CEI/EN 60947-2): 15 kA
SECTION DE CONDUCTEUR RACCORDABLE (MULTIFILAIRE) - MAX: 25 mm²
LARGEUR DE MONTAGE PAR PÔLE: 17,5 mm

CAPACITÉ DE COMMUTATION OPÉRATIONNELLE: 7,5 kA
POUVOIR DE COUPURE: 5 kA (UL1077)
DIRECTION DE L'ALIMENTATION ENTRANTE: Comme demandé
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MAX: 400V
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT DE SERVICE (CEI/EN 60898-1): 7,5 kA
LARGEUR DE MONTAGE: 17,5 mm
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT DE SERVICE (CEI/EN 60947-2): 7,5 kA
TENSION D'ISOLATION NOMINALE (UI): 440V
