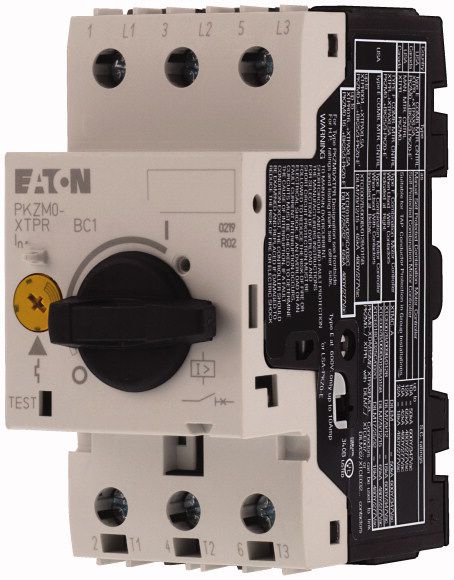

Disjoncteur moteur, 1,5 kW, 2,5-4A, bornes à vis (72737)

Gamme de produits: Disjoncteurs moteurs PKZM0 jusqu'à 32 A
Fonction basique: Protection moteur
Remarques: Convient également aux moteurs de classe de rendement IE3.
Technique de connexion: Bornes à vis

Max. puissance moteur:

AC-3
220 V 230 V 240 V [P]
0,75kW

AC-3
380 V 400 V 415 V [P]
1,5kW

AC-3
440V [P]
1,5kW

AC-3
500V [P]
2,2kW

AC-3
660 V 690 V [P]
3kW

Courant assigné ininterrompu [I u ]: 4 A

Plage de réglage :

Déclenchements de surcharge [I r ]: 2,5 - 4 A
déclencheur sur court-circuit [I rm ] max. [Je rm ]: 62 A
Sensibilité au manque de phase: CEI/EN 60947-4-1, VDE 0660 partie 102

Protection contre les explosions (selon ATEX 94/9/CE):

PTB 10, ATEX 3013, Ex II(2) GD
Respecter le manuel MN03402003Z-DE/EN.

Remarques:

Déclencheur de surcharge : classe de déclenchement 10 A
Encliquetable sur rail DIN IEC/EN 60715 de hauteur 7,5 ou 15 mm.

DONNÉES TECHNIQUES

Général:

Normes: CEI/EN 60947, VDE 0660, UL, CSA

Épreuve climatique:

Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30

Degré de protection:
Appareil

IP20

Degré de protection:
Résiliations

IP00

Protection contre les contacts directs en cas d'actionnement frontal (EN 50274): Insensible aux doigts et au dos de la main
Résistance aux chocs mécaniques choc semi-sinusoïdal 10 ms selon IEC 60068-2-27: 25 g
Altitude: Max. 2000 mètres

Câble principal de capacité terminale:
Bornes à vis
Solide

1 x (1 - 6)
2 x (1 - 6) mm 2

Câble principal de capacité terminale:
Bornes à vis
Flexible avec virole selon DIN 46228

1 x (1 - 6)
2 x (1 - 6) mm 2

Câble principal de capacité terminale:
Bornes à vis
Solide ou toronné

18 - 10 AWG

Câble principal de capacité terminale:
Bornes à vis
Longueur de dénudage

10 millimètres

Couple de serrage spécifié pour les vis des bornes:
Câble principal

1,7 Nm

Couple de serrage spécifié pour les vis des bornes:
Câbles de circuit de commande

1 Nm

Voies conductrices principales :

Tension assignée de tenue aux chocs [U imp ]: 6000 V CA
Catégorie de surtension/degré de pollution: III/3
Tension assignée d'emploi [U e ]: 690 V CA
Courant assigné ininterrompu = courant assigné d'emploi [I u = I e ]: 4 A
Fréquence nominale [f]: 40 - 60Hz
Perte de chaleur actuelle (3 pôles à la température de fonctionnement): 5,33 W
Impédance par pôle: 110 mΩ
Durée de vie, mécanique [Opérations]: 0,1 × 10 6

Durée de vie, électrique (AC-3 à 400 V):
Durée de vie, électrique [Opérations]

0,1 × 10 6

Max. fréquence de fonctionnement: 40 opérations/h
Indice de court-circuit: CC
Indice de court-circuit: 60 kA
Remarques: jusqu'à 250 V

Capacité de commutation du moteur:
AC-3 (jusqu'à 690V)

4 A

Capacité de commutation du moteur:
DC-5 (jusqu'à 250V)

4 (3 contacts en série) A

Compensation de température:
selon CEI/EN 60947, VDE 0660

- 5…40 °C

Compensation de température:
Plage de fonctionnement

- 25…55 °C

Erreur résiduelle de compensation de température pour T > 40 °C: ≦ 0,25 %/K
Plage de réglage des déclencheurs de surcharge: 0,6 - 1 x je u
déclencheur de court-circuit: Appareil de base, fixe : 15,5 x I u
Tolérance de déclenchement sur court-circuit: ± 20%
Sensibilité au manque de phase: CEI/EN 60947-4-1, VDE 0660 partie 102
