Accueil > Tableau Electrique > Tertiaire > Puissance > Disj.x160 3P 40kA 25A mag fixe (HNA025M)

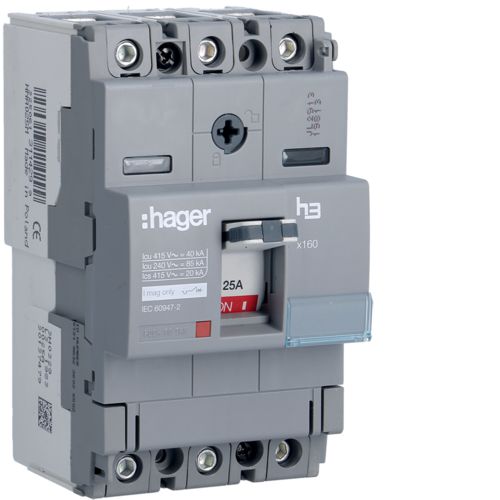

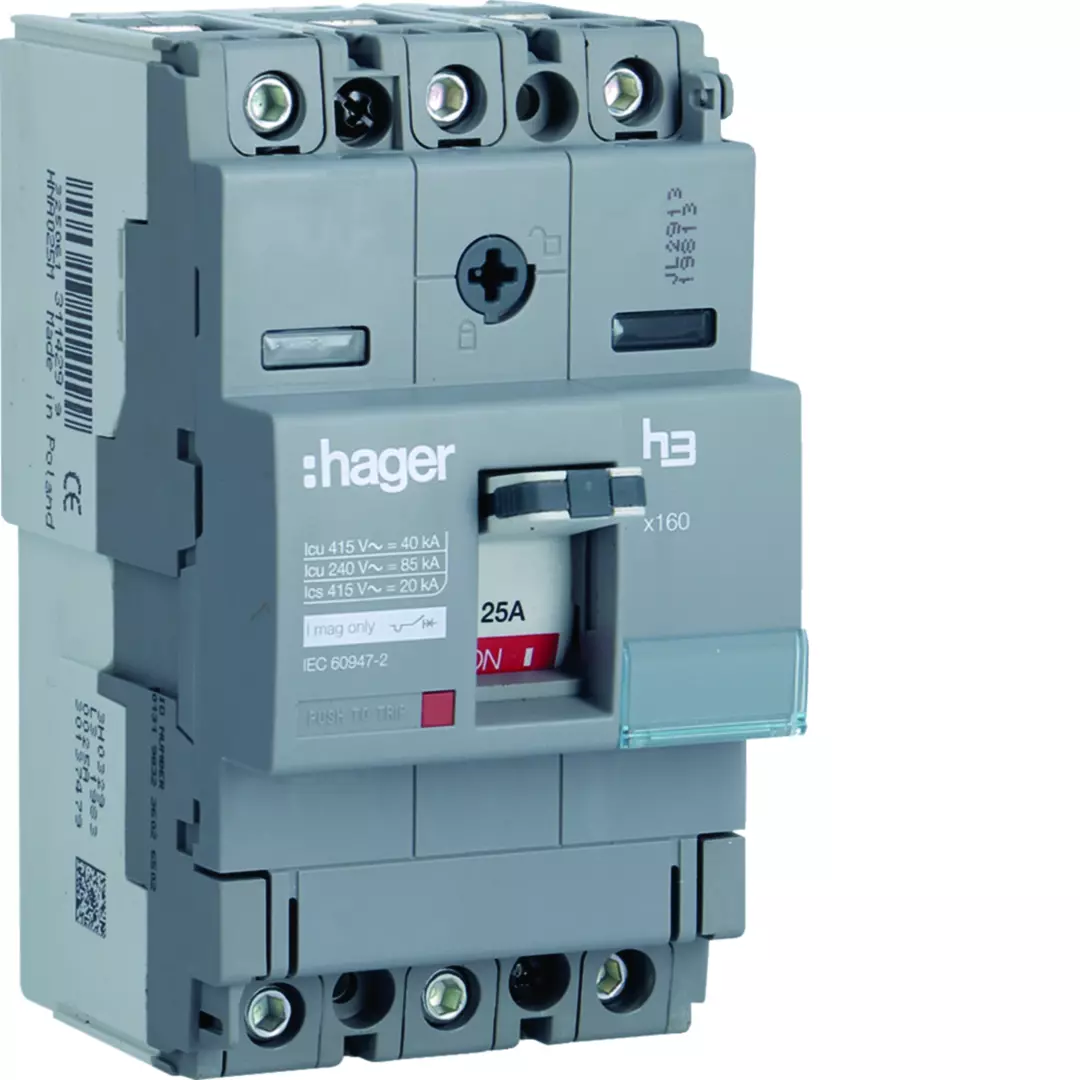

Disj.x160 3P 40kA 25A mag fixe (HNA025M)

Soyez le premier à donner votre avis !

Prix : Nous consulter

Réf. : HAG HNA025M Disj.x160 3P 40kA 25A mag fixe

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Caractéristiques techniques
Architecture
Type de commande: Manette
Type de boitier: Produit complet
Nombre de pôles: 3 P
Type de pôles: 3P3D
Fonctions
Produit équipé de la fonction protection: oui
Bloc de déclenchement: MAG
Protection différentielle intégrée: non
Compatibilité
Compatible avec montage Rail DIN: oui
Commandes & indicateurs
Commande motorisée intégrée: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 220/415 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 690 V
Tension assignée de tenue aux chocs: 8000 V
Equipé d'une bobine de minimum de tension: non
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 40 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 9 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 85 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 85 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 40 kA
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 1
Puissance
Puissance dissipée totale sous IN: 4,8 W
Puissance dissipée par pôle à In: 1,6 W
Déclenchement
Type de déclencheur: MAG
Temps de réponse à l'ouverture: 10 ms
Endurance
Endurance électrique en nombre de cycles: 1000
Endurance mécanique nombre de manoeuvres: 4000
Installation, montage
Couple de serrage: 6Nm
Montage sur rail DIN avec adaptateur en option: non
Connexion
Section de raccordement en câble souple: 4 / 70mm²
Section de raccordement en câble rigide: 4 / 95mm²
Branchement: Connexions frontales
Type de connexion: cage à vis
Configuration
Valeur du réglage magnétique: 600 A
Mode de réglage magnétique suivant IN ou IrTh: IN
Equipement
Commande motorisée optionnelle: non
Cas d'emploi
Catégorie d'emploi: A
Standards
Texte norme: IEC 60 947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP4X
Conditions d'utilisation
Altitude: 2000 m
Température de stockage: -35 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
