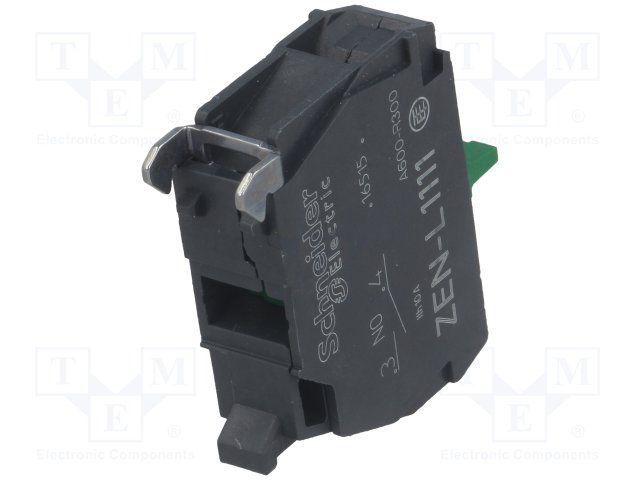

Harmony XAL - bloc contact F pour boite - raccordement vis étrier (ZENL1111)

Principales

gamme de produits

Harmony XAL
Harmony XAPS

fonction produit

Bloc de contacts

nom abrégé de l'appareil

ZENL

destination du produit

Pour poste de commande XAPS
Pour unités de signalisation et de contrôle XB5 Ø 22 mm

montage du bloc

Montage arrière

vente par quantité indivisible

5

description des contacts

1 "F"

Complémentaires

variante de construction

Pour montage par le client

poids

0.015 kg

fonctionnement des contacts

À action dépendante

ouverture positive

Sans

course d'actionnement

2.6 mm (état électrique modifié par "F")
4.3 mm (course totale)

force d'actionnement

2,3 N (état électrique modifié par "F")

couple de fonctionnement

0.05 N.m (état électrique modifié par "F")

durée de vie mécanique

10000000 cycle

mode de raccordement

Borniers à vis-étrier <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1

couple de serrage

0.8…1.2 N.m se conformer à EN 60947-1

forme de la tête de vis

Transversal, cruciforme Philips n° 1
Transversal, pozidriv N°1
Perforé, plat Ø 4 mm
Perforé, plat Ø 5,5 mm

matériau des contacts

Alliage d'argent (Ag/Ni)

résistance entre bornes

<= 25 MΩ

protection contre les courts-circuits

10 A cartouche fusible, gG se conformer à EN/IEC 60947-5-1

fiabilité électrique IEC 60947-5-4

Λ < 10exp(-8) à 17 V et 5 mA conforme à EN/IEC 60947-5-4
Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4

information complémentaire

Montage sur la plaque intégrée au boîtier

code de composition électrique

SR1 (quantité <= 3)
SR2 (quantité <= 2)
MR1 (quantité <= 2)

Environnement

traitement de protection

TH

température ambiante pour le stockage

-40…70 °C

température de fonctionnement

-40…70 °C

degré de protection IP

IP20 se conformer à IEC 60529

normes

UL 508
EN/IEC 60947-1
CSA C22.2 No 14
EN/IEC 60947-5-5
EN/IEC 60947-5-4
EN/IEC 60947-5-1
JIS C 4520
