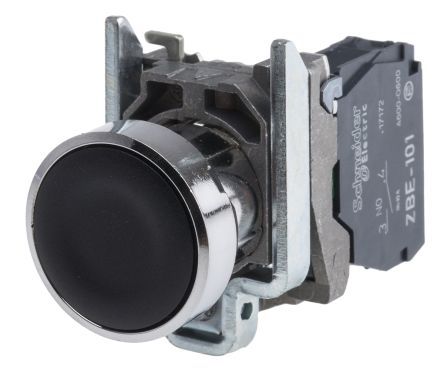

Harmony XB4 - bouton poussoir - affleurant - 1F - Ø22 – noir (XB4BA21)

Principales

gamme de produits

Harmony XB4

fonction produit

Bouton-poussoir complet

nom abrégé de l'appareil

XB4

matériau de la collerette

Métal plaqué chrome

matière de l'embase de fixation

Zamak

diamètre de fixation

22 mm

vente par quantité indivisible

1

forme de la tête de l'unité de signalisation

Rond

type d'unité de commande

Rappel à ressort

profil de l'unité de commande

Noir noyé non marqué

type de tête

Standard

description des contacts

1 "F"

fonctionnement des contacts

À action dépendante

mode de raccordement

Borniers à vis-étrier : <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1

Complémentaires

hauteur

47 mm

largeur

30 mm

profondeur

52 mm

description des bornes ISO n°1

(13-14)NO

poids

0,08 kg

tenue au nettoyage haute pression

7000000 Pa à 55 °C,distance: 0,1 m

utilisation des contacts

Contacts standards

ouverture positive

Sans ouverture positive

course d'actionnement

2.6 mm (état électrique modifié par "F")
4.3 mm (course totale)

force d'actionnement

3,8 N (état électrique modifié par "F")

durée de vie mécanique

10000000 cycle

couple de serrage

0.8…1.2 N.m se conformer à EN 60947-1

matériau des contacts

Alliage d'argent (Ag/Ni)

protection contre les courts-circuits

10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Environnement

traitement de protection

TH

température ambiante pour le stockage

-40…70 °C

température de fonctionnement

-40…70 °C
