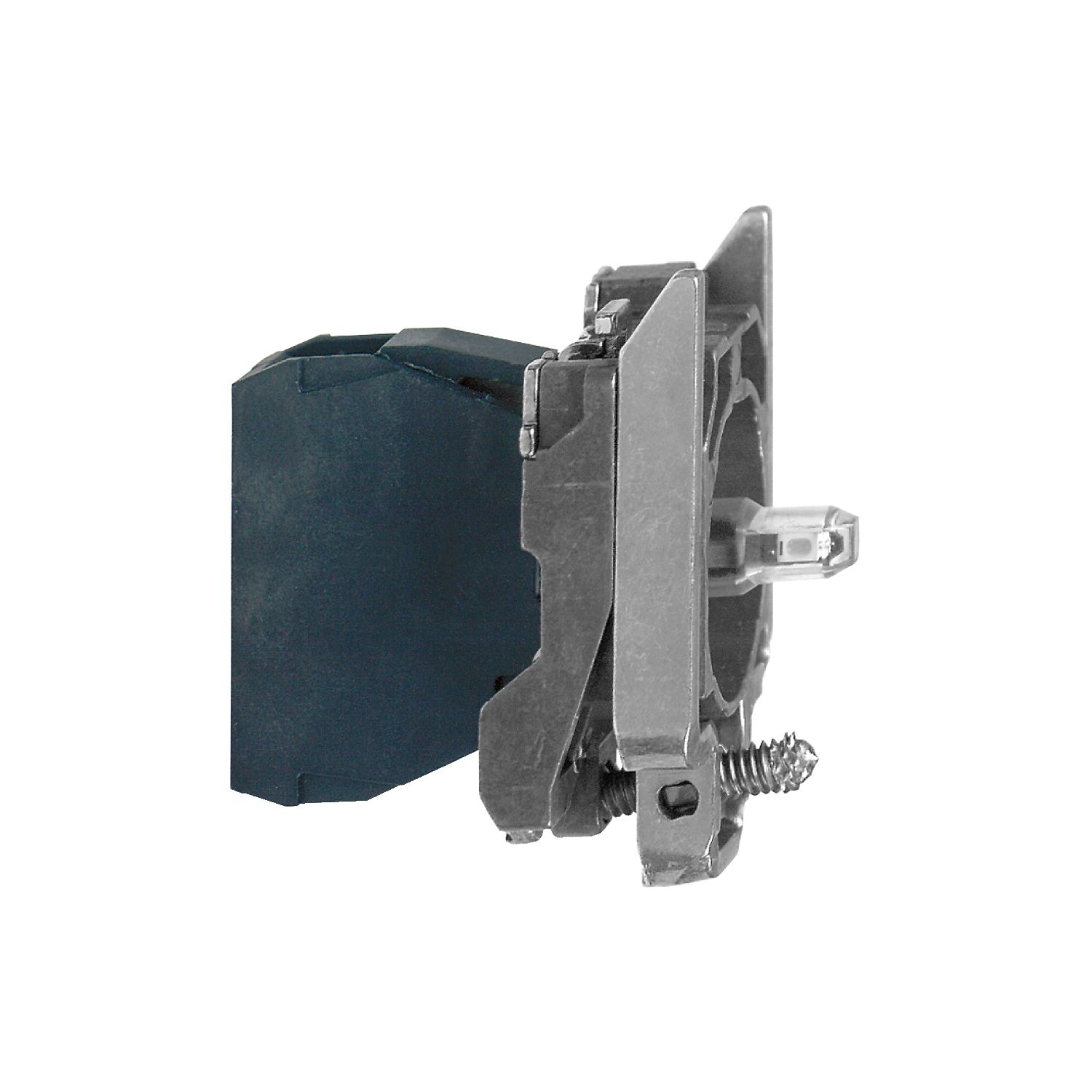

Harmony XB4 corps voyant LED bleu 24 à 120VACDC (ZB4BVBG6)

Présentation du produit :

Spécifications Principales :

Gamme de produit: Harmony XB4
Type de produit ou équipement: Bloc corps/lumineux complet
Nom de l'appareil: ZB4
Matière de l'embase de fixation: Zamak
Vente par quantité indivisible: 1

Mode de raccordement:

Borniers à vis-étrier, <= 2 x 1,5mm² avec embout
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout

Source lumineuse: LED protégée
Culot de lampe: Tout LED
Couleur de la source lumineuse: Bleu
[Us] tension d'alimentation: 24 V CA/CC à 50/60 Hz

Complémentaires:

Largeur hors tout CAO: 30 mm
Hauteur hors tout CAO: 47 mm
Profondeur hors tout CAO: 37 mm
Description des bornes ISO n°1: (X1-X2)PL
Poids du produit: 0,054 kg
couple de serrage: 0,8…1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis:

Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis

[Ui] tension d'isolement: 600 V (degré de pollution 3) se conformer à EN 60947-1
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à EN 60947-1
Type de signalisation: Fixe

Limites de la tension d'alimentation:

19,2…30 V CC
21,6…26,4 V CA

Durée de vie: 100000 H à la tension nominale et à 25 °C
Tenue aux ondes de choc: 1 kV se conformer à CEI 61000-4-5
Présentation du produit: Sous-ensembles de base

Environnement:

Traitement de protection: TH
Température ambiante de stockage: -40…70 °C
Température de l'air ambiant en fonctionnement: -40…70 °C
Classe de protection contre les chocs électriques: Classe I se conformer à CEI 60536

Normes:

EN/CEI 60947-1
CSA C22.2 No 14
EN/CEI 60947-5-1
EN/CEI 60947-5-5
UL 508
EN/CEI 60947-5-4
JIS C8201-5-1
JIS C8201-1

Certifications du produit:

DNV
CSA
BV
GL
listé UL
LROS (Lloyds register of shipping)

Tenue aux vibrations: 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques:

30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27

Tenue aux transitoires rapides: 2 kV se conformer à CEI 61000-4-4
Tenue aux champs électromagnétiques rayonnés: 10 V/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques:

6 kV sur le contact (parties métalliques) se conformer à CEI 61000-2-6
8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-2-6

Emission électromagnétique: Classe B se conformer à CEI 55011
