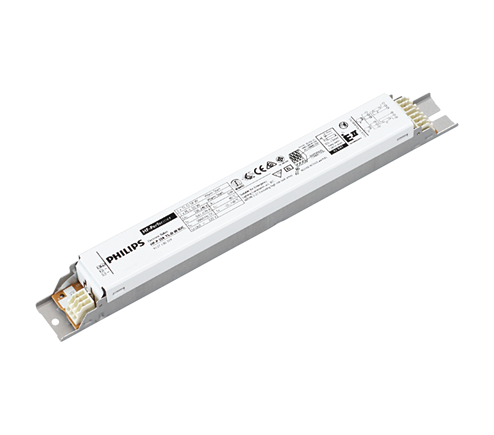

HF-P 258 TL-D III 220-240V 50/60Hz IDC (911725)

Caractéristiques générales :

Code d'application: III
Type de version: IDC
Type de lampe: TL-D/PL-L
Nombre de lampes: 2 pièce/unité
Nombre de produits sur disjoncteur (16 A type B) (nom.): 12
Réamorçage à chaud: oui

Caractéristiques électriques :

Tension d'entrée: 220 à 240 V
Fréquence d'entrée: 50 à 60 Hz
Fréquence de fonctionnement (nom.): 45 kHz
Procédé d'amorçage: Démarrage programmé
Facteur de crête (max.): 1,7
Facteur de puissance (nom) à 100% de charge: 0,99
Délai d'allumage (max.): 0,9 s
Caractéristiques de la tension réseau (AC): -8%-+6%
Sécurité de tension secteur (CA): -10%-+10%
Courant de fuite (nom.): 0,5 mA
largeur d'impulsion du courant d'appel: 0,35 milliseconde
Déviation puissance constante: -2%/+2%
Facteur de ballast (nom.): 0,95
Facteur de puissance (nom.): 0.99
Pertes de puissance (nom.): 5,5 à 6,1 W
Pic de courant d'appel (max.): 28 A
Efficacité à pleine charge [%]: 0,941 %

Câblage :

Type de connecteur bornes d'entrée: Connecteur universel WAGO 251 [ Convient aussi bien au câblage automatique (ALF et ADS) qu'au câblage manuel]
Capacité entre les fils de sortie (nom.): 200 pF
Type de connecteur bornes de sortie: Connecteur universel WAGO 251 [ Convient aussi bien au câblage automatique (ALF et ADS) qu'au câblage manuel]
Longueur de câble démarrage à chaud: 0,75 m
Longueur de dénudage de câble: 8.0-9.0 mm
Double dispositif maître/esclave: Pas d'application [ Fonct.Maître/Esclave non applicable]
Section borne d'entrée: 0.50-1.00 mm²
Section borne de sortie: 0.50-1.00 mm²
Capacité du câble entre les fils de sortie et la terre (nom.): 200 pF

Caractéristiques systèmes :

Puissance de ballast nominale: 58 W.
Puissance nominale de la lampe sur TL-D: 58 W.
Puissance du système sur TL-D: 112,8W@58W; 116,6 W@70 W
Puissance de la lampe sur TL-D: 107,2 W@58 W ; 110,5 W@70 W
Perte de puissance sur TL-D: 5,5 W@58 W ; 6.1W@70W
Puissance du système sur PL-L: 112,7 W@55 W
Puissance de la lampe sur PL-L: 106.7W@55W
Perte sur PL-L: 6W @ 55W

Températures :

Température ambiante (max.): 60 °C
Température ambiante (min.): -25 °C
Température de stockage (max.): 50 °C
Température de stockage (min.): -40 °C
Durée de vie à la température du boitier (nom.): 80 °C
Température maximale du boitier (max.): 80 °C
T d'amorçage (max.): 60 °C
T-Allumage (min.): -25 °C

Matériaux et finitions :

Boîtier: L 280x30x28

Fonctionnement de secours :

Flux lumineux nominal après 60 secondes: 100 % de l'EBLF
Tension batterie pour amorçage de la lampe: 186-275 V
Tension en fonctionnement normal (DC): 220-240 V
Tension de batterie pour l'utilisation de la lampe: 186-275
Tension de batterie pour utilisation garantie: 176-275 V
Tension de batterie pour allumage garanti: 186-275 V
Facteur ballast sur ballasts d'urgence (nom.): 100 %
Flux lumineux nominal après 5 secondes: 50% de l'EBLF

Normes et recommandations :

Classe énergétique: A2 BAT
Classification IP: IP 20 [ Indice de protection 20]
interférences électromagnétiques de 9 kHz…300 MHz: EN55015
Interférences électromagnétiques de 30 MHz ... 1 000 MHz: EN55022 niveau B
Norme de sécurité: CEI 61347-2-3
Norme de performances: CEI 60929
Norme: ISO 9000 : 2000
Norme environnementale: ISO 14001
Norme d'émission des courants harmoniques: CEI 61000-3-2
Norme d'immunité CEM: CEI 61547
Norme de vibration: IEC68-2-6 Fc
Index CI: CEI 68-2-29 Eb
Norme d'humidité: EN 61347-2-3 clause 11
Marques d'homologation: Déclaration CE/Certificat ENEC/Certificat VDE-EMV

Marquage de température: Oui
Norme d'urgence: CEI 60598-2-22
Niveau de bruit et de ronflement: < 30 dB(A)
