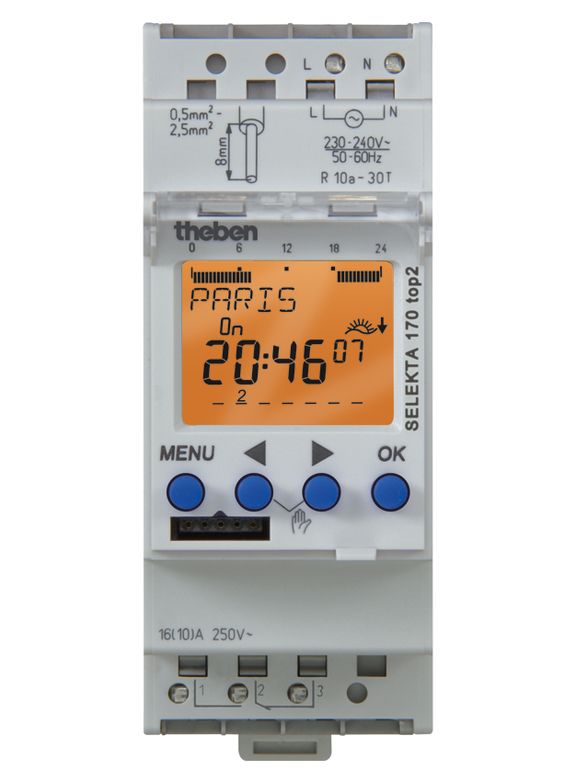

INTER ASTRONOMIQUE MODULAIRE 7J 1NO+1NF DUOFIX 16A 2M (1700100)

Description des fonctions
Horloge astronomique avec programme hebdomadaire
1 canal
56 emplacements mémoire
Fonction de commutation astronomique (calcul automatique des heures de lever et de coucher du soleil pour toute l'année)
Décalage pour l'adaptation des heures de lever et de coucher du soleil
Données du site programmables par l'intermédiaire de coordonnées ou d'une liste de villes et de pays
Commutations MARCHE / ARRÊT fixes programmables (par ex. coupure nocturne)
Simulation des heures de commutation (heures astronomiques calculées et commutations MARCHE / ARRÊT programmées)
Mode astronomique réversible (soir MARCHE - matin ARRÊT ou soir ARRÊT - matin MARCHE) ou désactivable
Bornes à ressort DuoFix
Pour 2 conducteurs
Fils ou torons (avec ou sans manchon d'extrémité)
Diamètre du fil : 0,5 à 2,5 mm²
Bouton de commande permettant de dégager le connecteur de liaison
Textes à chaque étape de la programmation
Date et heure préréglées
Aucune restriction de fonction en l'absence de raccordement au réseau
Interface pour carte mémoire OBELISK top2 (programmation sur PC)
Deuxième programme de commutation enfichable
Copie de programmes
Sauvegarde de programmes
Réserve de mémoire de 10 ans (pile au lithium)
Commutation au passage par zéro pour charges élevées et protection des contacts (pas pour les modèles 24 V)
Heures de commutation astronomiques calculées
Heures de commutation MARCHE / ARRÊT programmables
Présélection de commutation
Commutation MARCHE / ARRÊT permanente
Compteur horaire intégré
Réinitialisable
Fonction de surveillance des intervalles de maintenance
Programme vacances
Éclairage de l'écran (désactivable)
Code PIN confidentiel
Passage automatique à l'heure d'été/hiver
Désactivable
Les règles de basculement pour l'Europe, les États-Unis, ainsi que d'autres pays, sont préenregistrées dans l'appareil.
Il est possible de définir une règle de basculement personnalisée ou une date de basculement fixe.

Caractéristiques techniques
Tension d'alimentation 230 – 240 V CA
Fréquence 50 – 60 Hz
Largeur 2 modules
Type de montage Rail DIN
Type de contact Inverseur
Sortie de commutation Indépendant des phases
Distance d'ouverture < 3 mm (µ)
Programme Programme hebdomadaire, Programme astronomique
Fonctions de programme MARCHE / ARRÊT
Nombre de canaux 1
Nombre d'emplacements de mémoire 56
Réserve de mémoire 10 Années
Puissance de commutation à 250 V AC, cos ? = 1 16 A
Puissance de commutation à 250 V AC, cos ? = 0,6 10 A
Charge de lampes à incandescence/lampes à halogène 230 V 2600 W
Lampes fluocompactes 230 V 170 W
Lampe DEL < 2 W 30 W
Lampe DEL 2-8 W 100 W
Lampe DEL > 8 W 120 W
Charge de tubes fluorescents (compensés en série), non compensée 2300 VA
Charge de tubes fluorescents compensés en série 2300 VA
Charge de tubes fluorescents (compensés en série), à compensation parallèle 730 VA
Charge de tubes fluorescents (RPE) 650 W
Puissance de commutation min. ca. 10 mA
Période de commutation minimale 1 min
Précision de marche à 25 °C typique ± 0,25 s/jour (quartz)
Base de temps Quartz
Consommation stand-by ~0,8 W
Perte de puissance max. 1,3 W
Carte mémoire comprise dans la livraison –
Norme de contrôle VDE
Type de raccordement Bornes à ressort DuoFix
Éléments de commande 4 touches à impulsion
Matériaux du boîtier et d'isolation Thermoplastiques auto-extinguibles résistant aux hautes températures
Indice de protection IP 20
Classe de protection II selon EN 60 730-1
Température ambiante -30 °C … +55 °C
