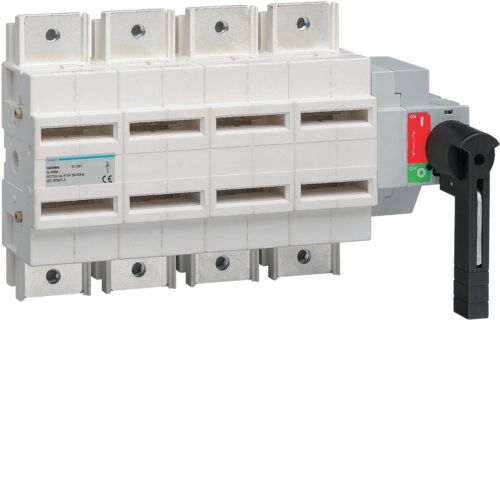

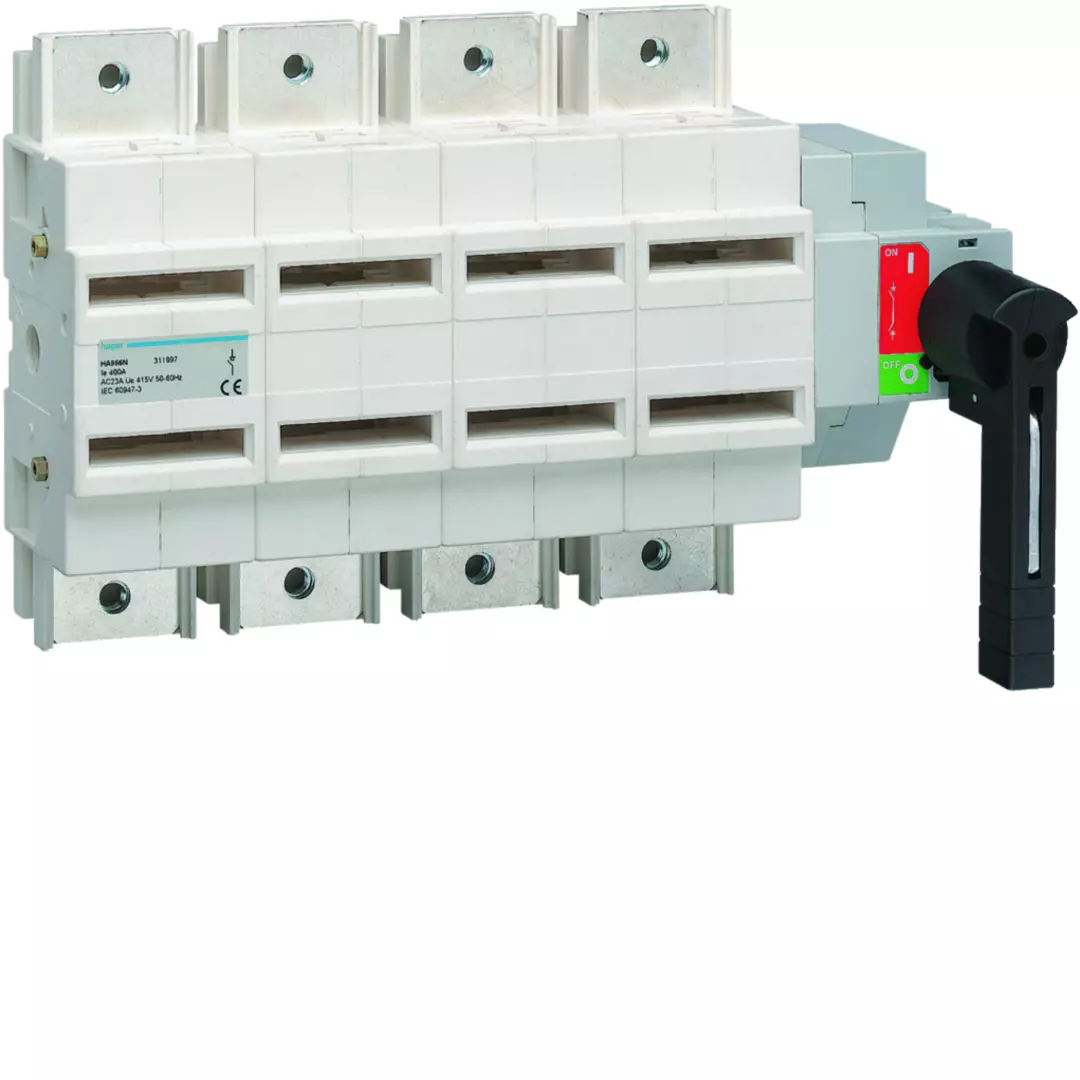

Inter coupure visible 4P 400A (HA966N)

Caractéristiques techniques
Architecture
Type de commande: poignée rotative longue
Type de boitier: Produit complet
Nombre de pôles: 4 P
Type de pôles: 4 P
Fonctions
Fonction inverseur: non
Commandes & indicateurs
Commande motorisée intégrée: non
Tension
Tension assignée d'isolement: 1000 V
Tension assignée de tenue aux chocs: 8000 V
Intensité du courant
Courant assigné d'emploi en AC21 en catégorie A: 400 A
Courant assigné d'emploi en AC23 en catégorie A: 400 A
Courant assigné d'emploi en AC21 en catégorie B: 400 A
Courant assigné d'emploi en AC22 en catégorie A: 400 A
Courant assigné d'emploi en AC22 en catégorie B: 400 A
Courant assigné d'emploi en AC23 en catégorie B: 400 A
Courant de coupure crête: 45 kA
Courant court-circuit avec fusible gI-gG: 50 kA
Courant assigné admissible courte durée Icw: 9 kA
Courant assigné admissible sous 1 seconde: 9 kA
Puissance
Puissance utile sous 440/500V 50Hz: 220 kW
Puissance utile sous 660V 50Hz: 150 kW
Puissance utile sous 380/415V 50Hz: 220 kW
Puissance d'emploi à 400V en AC1: 263 kW
Puissance dissipée totale sous IN: 38,7 W
Puissance dissipée par pôle à In: 24,4 W
Porte, couvercle
Cadenassable: oui
Connexion
Section de raccordement en câble rigide: 1x240mm²
Type de connexion: plage de raccordement
Equipement
Largeur disponible pour raccordement par cosses: 185 mm²
Commande motorisée optionnelle: non
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP00
