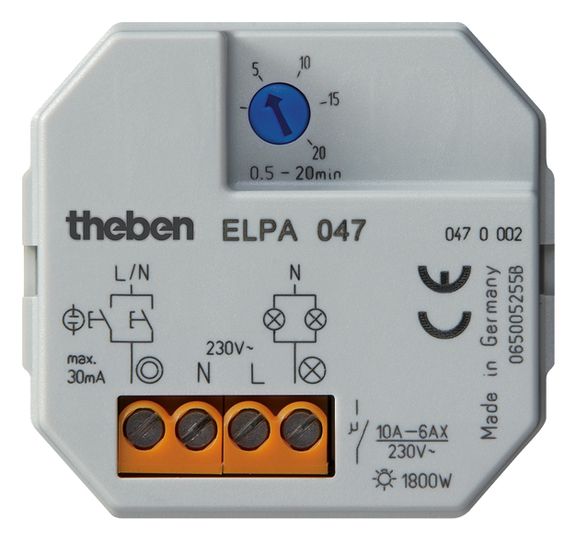

MINUTERIE ENC ELECTRONIQUE 30 SEC A 20 MIN 3 OU 4 FILS AUTOMATIQUE (0470002)

Description des fonctions
Minuterie d'escalier encastrable, électronique
Raccordement possible de boutons-poussoirs
Pour rénovation et installation neuve
Commutation au passage par zéro de la tension pour ne pas endommager les contacts des relais et l'éclairage (prolonge la durée de vie de l'éclairage)
Entrée de bouton-poussoir avec protection anti-surcharge électronique
Détection automatique 3 ou 4 conducteurs (4 conducteurs avec un raccordement pour l'éclairage du sol, 3 conducteurs désormais interdit pour les nouvelles installations)
Grande précision de marche
Réarmement immédiat

Caractéristiques techniques
Tension d'alimentation 230 V CA
Fréquence 50 – 60 Hz
Type de montage Encastré
Consommation stand-by ~0,1 W
Charge de lampe fluorescente 30 mA
Réglage de temporisation 0,5 – 20 min
Type de raccordement 3/4 conducteurs
3/4 conducteurs Automatique
Possibilité de réarmement Immédiatement
Type de contact Contact à fermeture
Distance d'ouverture < 3 mm (µ)
Sortie de commutation Non libre de potentiel (230 V)
Charge de lampes à incand./halogène 1800 W
Charge de tubes fluorescents (compensés en série), couplage en duo 1200 VA
Charge de tubes fluorescents (compensés en série), à compensation parallèle 580 VA 54 µF
Lampes fluocompactes 110 W
Lampe DEL < 2 W 20 W
Lampe DEL 2-8 W 70 W
Lampe DEL > 8 W 100 W
Charge de tubes fluorescents (RPE) 200 VA
Charge de tubes fluorescents compensés en série 1200 VA
Charge de tubes fluorescents (compensés en série), non compensée 1200 VA
Puissance de commutation
6 AX (pour 230 V CA, cos ? = 0,3), 10 A (pour 230 V CA, cos ? = 1)
Norme de contrôle VDE
Matériaux du boîtier et d'isolation Thermoplastiques auto-extinguibles résistant aux hautes températures
Température ambiante -25 °C … +45 °C
Classe de protection II
Indice de protection IP 20
