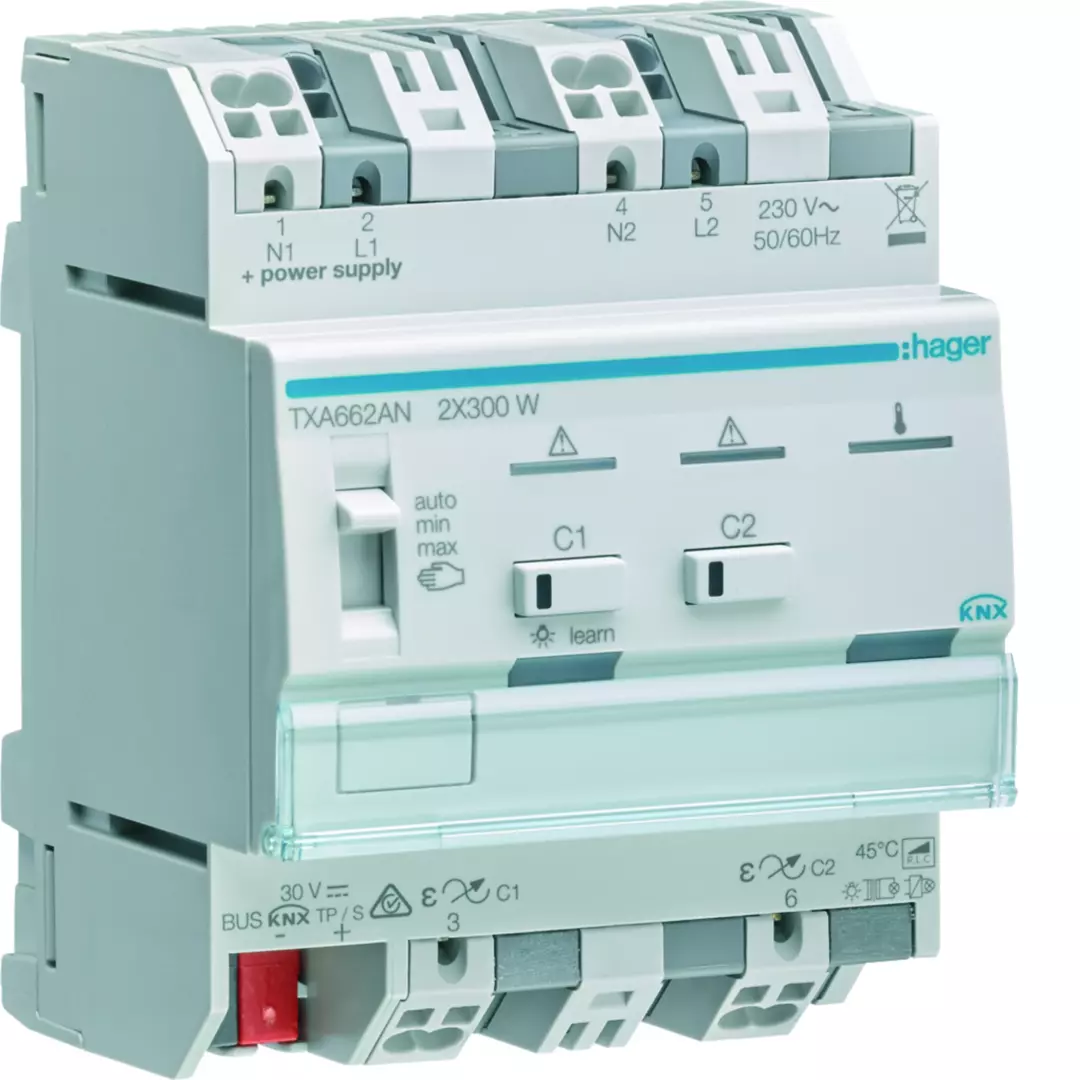

Module 2 sorties variation éclairage 300W par voie / New Easy / Parallélisation (TXA662AN)

Caractéristiques techniques
Architecture
Nombre de sorties:
2
Système bus:
oui
Mode de fixation:
REG
Fonctions
convient pour commuter différents conducteurs extérieurs
fonction d'apprentissage activable via le bus pour le fonctionnement optimisé des lampes fluocompactes et à LED
Démarrage progressif non agressif pour les lampes
Commandes & indicateurs
Voyant lumineux:
oui
utilisation manuelle également possible sans bus, p. ex. sur chantier
Possibilité d'activer la commande manuelle à partir d'un commutateur, désactivation à cet effet de la fonction KNX
Commande manuelle par canal via un poussoir avec LED d'état intégrée, verrouillage à cet effet de la fonction KNX
LED d'état intégrée dans le bouton de commande manuelle
sélecteur pour fonctionnement manuel/bus et réglage de charge
avec touche de programmation éclairée
Principales caractéristiques électriques
Fréquence assignée:
50/60 Hz
Courant nominal:
2600 mA
Tension
Tension auxiliaire:
230 V AC
Tension d'entrée:
230 V AC
Tension de service par bus:
21 ... 32 V DC
Tension d'alimentation du système:
30V DC via le bus
Intensité du courant
Courant absorbé bus (transfert de données):
< 2,4 mA
Protection
protégé contre les courts-circuits et les surcharges (fusible électronique)
protégé contre les courts-circuits et les surcharges (affichage à LED)
protection contre les surchauffes (affichage à LED)
Puissance
Transformateurs variables, conventionnels:
par canal 300 VA
Puissance éclairage incandescent:
5/300 W
Puissance dissipée totale sous IN:
0,35 W
Puissance dissipée par la commande:
0,53 W
Puissance du variateur:
5/300 W
Transformateurs électroniques:
par canal 300 W
Mesures
Entrée complémentaire ou de dérogation:
non
Matières
Couleur:
gris clair
Dimensions
Largeur:
4 modules
Gestion des ampoules fluorescentes
Nombre de lampes à économie d'énergie:
par canal max. 8
Lampes CFL dimmables:
par canal 60 W
Puissance éclairage lampes fluocompactes:
60W
Gestion de l'éclairage LED
Nombre de lampes à LED 230 V dimmables:
max. par canal 8
Nombre maximum de lampes LED/CFL:
8
Lampes à LED dimmables:
par canal 60 W
Puissance éclairage lampes LED:
60 W
LED d'état intégrée dans le bouton de commande manuelle
protection contre les surchauffes, affichage à LED
protection contre la surcharge, affichage à LED
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V:
par canal 300 W
Connexion
Section de raccordement en câble souple:
0,75 / 2,5mm²
Section de raccordement en câble rigide:
0,75 / 2,5mm²
Type de Charge:
universel
Section de conducteur (flexible):
0,75 ... 2,5 mm²
Section de conducteur (rigide):
0,75 ... 2,5 mm²
Type de connexion:
cage sans vis
Cascadable Maitre / esclave:
non
avec coupleur de bus intégré
raccordement du bus sur la borne de raccordement KNX
Configuration
Modes de configuration supportés:
easy , system
Equipement
nombre de sorties:
2
Type de variateur:
dimming actuator
Entrée de poste secondaire:
non
élément de puissance supplémentaire utilisable:
non
expansibilité modulaire:
non
Commande manuelle:
Oui
Coupure de phase montante ou descendante selon le type de charge, auto-apprentissage
valeurs de variation minimales/maximales réglables sur l'appareil pour chaque canal
très silencieux
Utilisation
commande sur place/manuelle:
oui
Sécurité
Indice de protection IP:
IP20
avec protection contre la surchauffe, les surcharges et les courts-circuits
Conditions d'utilisation
Température de service:
-5 ... 45 °C
Température de stockage:
-20 à 70 °C
Température de stockage/transport:
-20 ... 70 °C
Identification
Gamme design principale:
KNX
