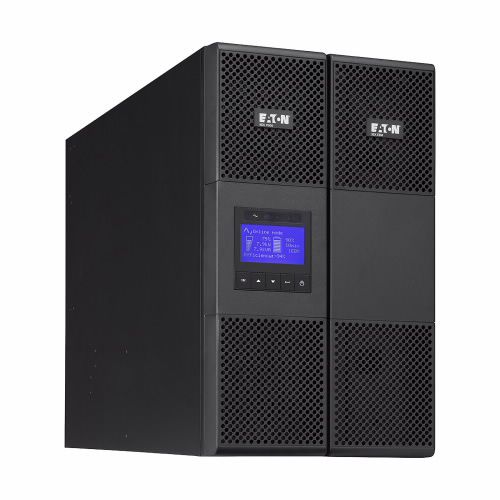

Onduleur Eaton 9SX 11kVA, 230V (9SX11KIRT)

SPÉCIFICATIONS GÉNÉRALES :

NOM DU PRODUIT: Onduleur Eaton 9SX
NUMÉRO DE CATALOGUE: 9SX11KIRT
CUP: 743172040237
LONGUEUR DU PRODUIT: 70 cm
HAUTEUR DU PRODUIT: 26 cm
LARGEUR DU PRODUIT: 44 cm
POIDS DU PRODUIT: 79 kg

CONFORMITÉ:

Marquage CE
TUV

CERTIFICATIONS:

IEC/EN 62040-1
IEC/EN 62040-2
CE
EAC

CODE DE MODÈLE:Eaton 9SX 11000i RT6U

SPÉCIFICATIONS DU PRODUIT :

FRÉQUENCE SECONDAIRE - MAX: 60Hz
FORME DU SIGNAL DE SORTIE: Onde sinusoïdale
NOMBRE DE COFFRETS DE BATTERIE MAX.: 12 (compresseur requis pour plus de 6 EBM)
PUISSANCE: 10kW
FACTEUR DE PUISSANCE DE SORTIE: 0,9
FORME: rack/tour
DISTORSION DE TENSION À LA SORTIE (CHARGE LINÉAIRE) - MAX: 2
INCLUT LA CARTE RÉSEAU: Non
CONNEXION DENTRÉE: Câblé/connexion fixe
TENSION DENTRÉE - MIN: 100V
TENSION DE SORTIE - MAX: 250V
FRÉQUENCE SECONDAIRE - MIN: 50Hz
COMPATIBILITÉ LOGICIELLE: Eaton Intelligent Power Manager (IPM), Eaton Intelligent Power Protector (IPP)
REMPLACEMENT DE LA BATTERIE: Modules de batterie remplaçables à chaud
TYPE DE BATTERIE: Scellé, acide plomb
EFFICACITÉ: 95
NOMBRE DE SORTIES CÂBLÉES: 1

FONCTIONNALITÉS SPÉCIALES :

Topologie on-line double conversion
Surveille en permanence l'état de l'alimentation et régule la tension et la fréquence
Fournit une puissance supérieure par rapport à tout autre onduleur pour une protection d’un facteur de puissance de 0,9
Certifié Energy Star, fournit un rendement énergétique maximal pour un coût électrique et de refroidissement minime
Bypass interne permettant la continuité du service en cas de défaillance de l'onduleur ou d’un court-circuit en aval
Afficheur graphique LCD dernière génération
Consommation d'énergie (au niveau de l'onduleur global)
Batteries remplaçables à chaud
Technologie de gestion avancée des batteries (ABM) pour augmenter la durée de vie des batteries
Sauvegarde longue durée avec jusqu'à 12 EBM en option
Système de verrouillage de câble

TYPE DE CONSTRUCTION: Dispositif de 482,6 mm (19 pouces)
TENSION DE SORTIE - MIN: 200V
COULEUR: noir
AUTONOMIE PROLONGÉE DE LA BATTERIE: oui
PLAGE DE TENSION DE SORTIE: 200/208/220/230/240/250V +/- 1%
TOPOLOGIE: Online/Double conversion
VALEUR BTU: En ligne : 2 047
EFFICACITÉ (MODE ÉCO): 98
DURÉE DE SAUVEGARDE: 5,5 minutes
TENSION NOMINALE DENTRÉE: 230 V par défaut (200/208/220/230/240/250 V)
FACTEUR DE PUISSANCE DENTRÉE: >0,99
PLAGE DE FRÉQUENCE DENTRÉE: 40-70Hz
BYPASS INTERNE: Oui
TENSION DENTRÉE - MAX: 276V
TYPE DE TENSION: CA
PHASE (SORTIE): 1

GESTION DES BATTERIES:

Méthode de charge ABM ou à compensation de température (sélectionnable par l’utilisateur)
test de batterie automatique
Protection contre les décharges profondes
reconnaissance automatique des modules batteries externes (EBM)

FONCTION ARRÊT AUTOMATIQUE: Oui
PUISSANCE EN VA: 11 kVA
CONTACT LIBRE DE POTENTIEL: Oui
PRISE: Bornier
PHASE (ENTRÉE): 1

CONTENU DU COLIS :

Module de puissance
Module d'extension batterie (EBM)
(2) supports pour montage 19
(2) Kit de montage rack
Câble USB
Câble série
Câble batterie avec câble de communication intégré pour reconnaissance automatique
(2) supports pour montage tour
Plaque de liaison
Consignes de sécurité
guide de démarrage rapide

NIVEAU DE BRUIT: <50 dB à 1 mètre
TYPE DALIMENTATION: 1
INTERFACE UTILISATEUR:
Afficheur LCD graphique multilingue
QUANTITÉ DE BATTERIES: 20
TAILLE DU RACK: 6U
TENSION: 230V
MODULE DE PUISSANCE DÉBROCHABLE SOUS TENSION: Non
PLAGE DE TEMPÉRATURE: 0° à 40°C
INTERFACE ETHERNET: Non

COMMUNICATION PAR BUS DE TERRAIN :

Port USB (conforme HID)
Port Série RS-232
1 mini-bornier pour la fonction marche-arrêt à distance
1 mini-bornier pour la mise hors tension à distance
Contacts secs (4 sorties, relais, DB9)

HUMIDITÉ RELATIVE: 0-95 % sans condensation
KIT DE MONTAGE RACK: Oui
FRÉQUENCE DE SORTIE: 50/60Hz
AUTONOMIE À PLEINE CHARGE: 2 minutes
TYPE DINTERFACE: autre
FRÉQUENCE PRIMAIRE - MIN: 40Hz
PUISSANCE DE LA BATTERIE: 12 V / 7 Ah
TYPE: Alimentation sans interruption
TENSION DE SORTIE NOMINALE: 230 V par défaut (200/208/220/230/240/250 V)
EMPLACEMENT CARTE DEXTENSION: Un slot pour carte de communication en option
PLAGE DE LA TENSION DENTRÉE: 176 -276 V (100-276 V avec déclassement)
FRÉQUENCE NOMINALE: 50/60Hz
FRÉQUENCE PRIMAIRE - MAX: 70Hz
ALTITUDE: 3000 m
