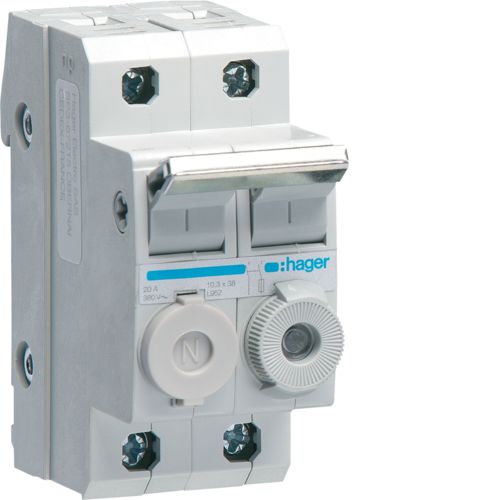

P-Fusibl combi 1P+N 20A L38 2M (L95200)

Caractéristiques techniques
Architecture
Type de commande: Manette
Nombre de pôles: 2 P
Type de pôles: 1P+N
Fonctions
Fonction Interrupteur principal: oui
Fonction interrupteur arrêt d'urgence: non
Fonction Interrupteur sécurité: non
Commandes & indicateurs
Voyant lumineux: non
Avec indicateur de défaut: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 380 V
Fréquence assignée: 50 Hz
Intensité du courant
Courant nominal de la cartouche fusible: 0,5/1/2/4/6/8/10/12/16/20 A
Coefficient de correction du courant
Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases: 1
Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases: 0,8
Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases: 0,7
Coefficient de correction du courant admissible à 20°C: 1
Coefficient de correction du courant admissible à 30°C: 0,95
Coefficient de correction du courant admissible à 40°C: 0,9
Coefficient de correction du courant admissible à 50°C: 0,8
Protection
Caractéristique du fusible: gI
Taille de l'élément fusible: 10.3 x 38
Endurance
Endurance électrique en nombre de cycles: 2000
Endurance mécanique nombre de manoeuvres: 5000
Installation, montage
Couple de serrage: 2,4Nm
Convient au montage en façade centré: non
convient au montage au sol: oui
Adapté au montage sur jeux de barre: non
Connexion
Section de raccordement en câble souple: 10mm²
Section de raccordement en câble rigide: 16 mm²
Type de connexion: cage à vis
Equipement
Commande motorisée optionnelle: non
Standards
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Température de stockage: -25 à 80 °C
