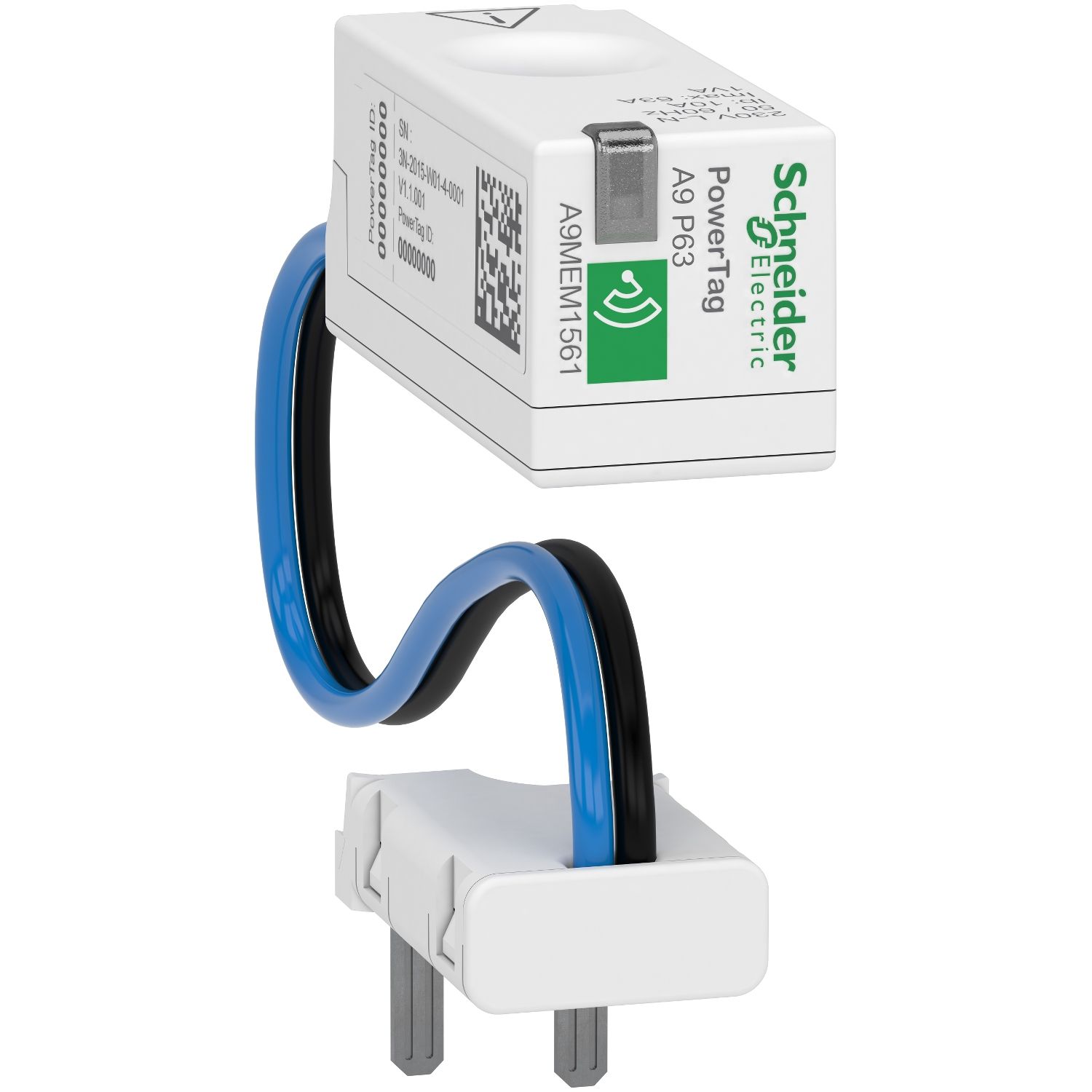

PowerTag - capteur de mesure radio-fréquence DT40 1P+N 63A amont (A9MEM1561)

Principales :

Gamme de produits: PowerLogic
Nom du produit: PowerTag A9 P63
Type de produit ou équipement : Capteur énergie
Poles : 1P + N
Courant maximal [Imax] : 63 A
[Ib] courant de base : 10 A
Courant en entrée : 40 mA
courant de saturation: 130 A
Application spécifique du produit: Alarme sur surcharge/Répartition des coûts/Surveillance de charge/Surveillance du circuit/Gestion de l'énergie

Accessoires associés:

• Acti9 Smartlink SI B/Acti9 Smartlink SI D
• Acti9 PowerTag Link C
• Acti9 PowerTag Link
• Acti9 PowerTag Link HD

Type de mesure: Tenion/Énergie active/Courant/Puissance active/Facteur de puissance

Classe de précision:

• Classe 1 courant se conformer à CEI 61557-12
• Classe 0,5 tension se conformer à CEI 61557-12
• Classe 1 puissance active se conformer à CEI 61557-12
• Classe 1 énergie active se conformer à CEI 61557-12
• Classe 1 facteur de puissance se conformer à CEI 61557-12
• Emplacement de montage: Haut
• Support de montage: Sur disjoncteur
• "pas" de raccordement: 9 mm Ph/N
• Destination du produit: Tableau électrique
• Gestion d'événements: Perte de tension avec courant mesuré à la perte de tension
• Support de transmission: Radiofréquence 2,4…2,4835 GHz se conformer à IEEE 802.15.4
• Puissance d'émission maximale: 10 mW

Complémentaires :

mode d'installation: Par vis (bornes)
Section de câble: 1,5…16 mm² 1 rigide câble/1,5…2,5 mm² 2 multibrins câble/1,5…2,5 mm² 2 rigide câble/1,5…16 mm² 1 multibrins câble
tension d'alimentation: 200...240 V CA, +/- 20 %
Fréquence du réseau : 50 Hz/60 Hz
Maximum power consumption: 1 VA
Normes: CEI 61557-12/CEI 61010-1/IEC 61010-2-030/CEI 61326-1/ETSI EN 300 328
Hauteur: 20 mm élément de détection/8 mm unité de base
Largeur: 18 mm élément de détection/18 mm unité de base
Profondeur: 44,5 mm élément de détection/28 mm unité de base
Poids du produit: 18 g
Couleur: Blanc (RAL 9003)

Environnement :

Labels qualité: CE
Règlement européen: 2014/53/EU - directive équipements radioélectriques
Altitude de fonctionnement: 0…2000 m
Température ambiante de fonctionnement: -25…60 °C
Température ambiante de stockage: -40…85 °C
Catégorie de surtension:III se conformer à CEI 61010-1
Catégorie de mesure: Catégorie III se conformer à IEC 61010-2-030
Degré de protection IP: IP20 se conformer à CEI 60529
Tenue aux chocs IK: IK05
Degré de pollution: 3
Humidité relative: 0…95 % à 45 °C se conformer à CEI 60721-3-3
Tenue aux vibrations: 3M4 se conformer à CEI 60721-3-3
caractéristiques environnementales : Étanche à la poussière classe 3S3 se conformer à CEI 60721-3-3/Brouillard salin classe 3C2 se conformer à CEI 60721-3-3/Utilisation en intérieur
