PROTÉGER LES PERSONNES ET LES BIENS
Vous construisez, vous rénovez, vous agrandissez ou vous souhaitez tout simplement améliorer votre
installation électrique ? Quel que soit votre projet, découvrez les solutions Legrand à installer au
tableau électrique en conformité avec la norme NF C 15-100. Vous bénéficiez ainsi d’une protection
optimale des personnes et des biens.
Nous allons voir :
- Protéger de la foudre
- Protéger les personnes
- Protéger les biens
- Découvrir les solutions tableau électrique
Protéger de la foudre
Aujourd’hui, personne n’est à l’abri de la foudre. Elle peut frapper n’importe où, générant dans l’installation des surtensions qui peuvent
être fatales pour les équipements et les appareils électriques. La protection passe impérativement par les parafoudres.
Le parafoudre : il limite les surtensions en évacuant l'énergie vers la terre
Le parafoudre joue un rôle majeur dans une installation électrique : il la protège en
limitant les surtensions, quelle que soit leur origine. Un coup de foudre se produit :
le parafoudre écoule vers la terre une grande partie de l’énergie générée, limitant
ainsi la surtension dans les circuits.
Il est obligatoire (norme NF C 15-100) dans les régions à forte
densité de foudroiement avec alimentation aérienne et dans
tous les bâtiments équipés d’un para - tonnerre.
Découvrez notre sélection :
Protéger les personnes
Pour assurer une parfaite sécurité des personnes, toute installation électrique doit comporter une bonne prise de terre et des protections
différentielles. En cas de contact direct avec le courant, celles-ci coupent immédiatement l’électricité, supprimant ainsi les risques
d’électrocution.
L’interrupteur différentiel : il coupe le courant si vous entrez en
contact avec celui-ci
En association avec la terre, l’interrupteur différentiel détecte les fuites de courant dues à des défauts d’isolement
et prévient tous risques d’électrocution en coupant immédiatement l’alimentation du circuit concerné.
La norme NF C 15-100 le rend obligatoire sur tous les circuits. La norme précise également le nombre minimum
à installer en fonction de la superficie du logement.
Découvrez notre sélection :
Comment choisir le bon interrupteur différentiel ?
Le type AC permet de se protéger contre les courants de défaut ( ex. : on touche une partie sous tension) à composante alternative.
On l’utilise pour protéger la plupart des circuits sauf les circuits “spécialisés” tels que “plaque de cuisson” et “lave-linge. L’interrupteur
différentiel coupe instantanément le circuit lors d’un contact accidentel avec le courant. Pour une protection optimale des personnes,
l’interrupteur différentiel doit avoir une sensibilité de 30 mA. La norme NF C 15-100 impose que tous les circuits du logement soient
protégés par un différentiel adapté (AC, A, Hpi) :
Le type A en plus des courants de défauts détectés par le type AC, permet un déclanchement en présence de courant redressés.
Il doit obligatoirement protéger les circuits spécialisés tels que “plaque de cuisson” et “lave-linge”.
Le type Hpi présente une immunité renforcée aux déclenchements intempestifs. Il est adapté à la protection des circuits alimentant
un congélateur ou du matériel informatique.
Protéger les biens
Deux conducteurs électriques qui entrent accidentellement en contact, trop d’appareils branchés sur un même circuit, et c’est
l’échauffement brutal de fils électriques, à l’origine d’un grand nombre d’incendies.
La solution : installer une protection par circuit électrique, de préférence un disjoncteur

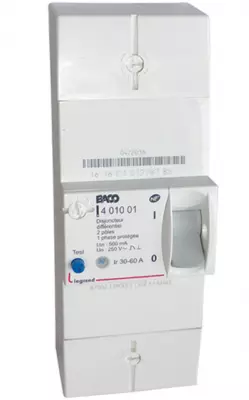

Le disjoncteur : il coupe l'alimentation d'un circuit en cas de surintensité
La norme NF C 15-100 est formelle : tout circuit doit comporter à son origine un dispositif de protection contre les surintensités.
C’est pourquoi vous devez installer des disjoncteurs au tableau électrique, en choisissant leur intensité suivant le circuit à protéger.
Ces dispositifs coupent immédiatement le courant en cas de :
• court-circuit (contact phase et neutre)
• surchauffe des fils électriques lorsqu’on branche un appareil trop puissant ou trop d’appareils sur un même circuit.
Ils évitent ainsi les échauffements et les risques d’incendie.
Pour les installations anciennes, portefusible et cartouche-fusible assurent également la protection des biens.
Les protections au tableau électrique

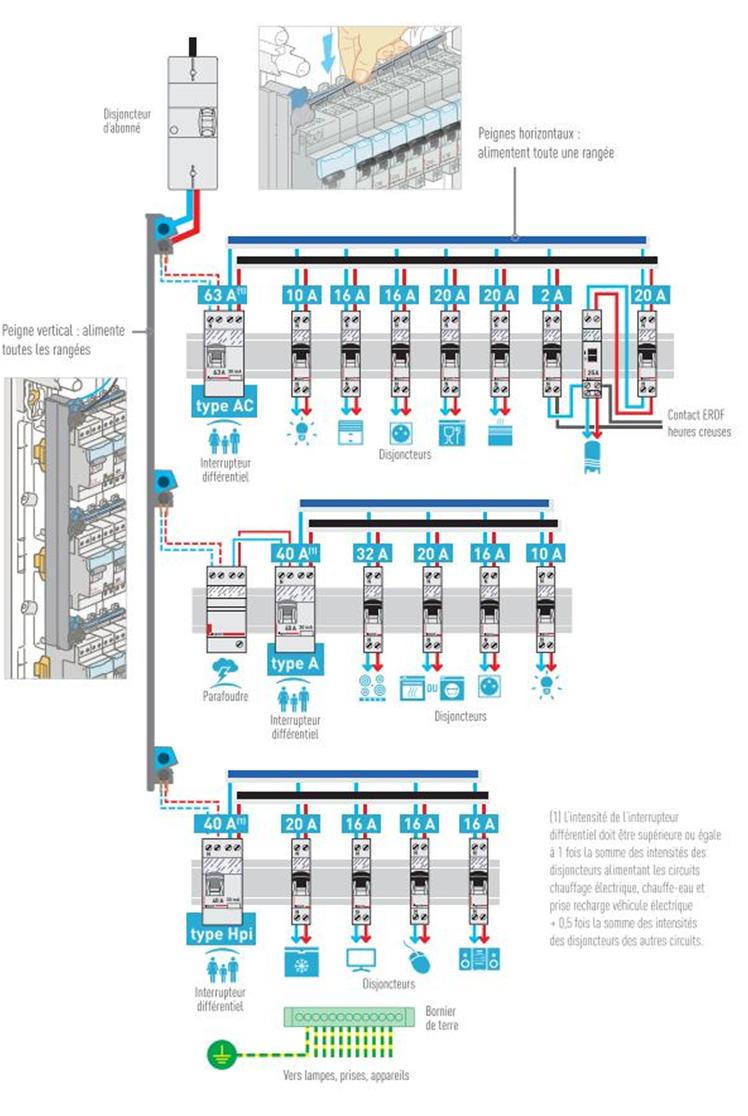

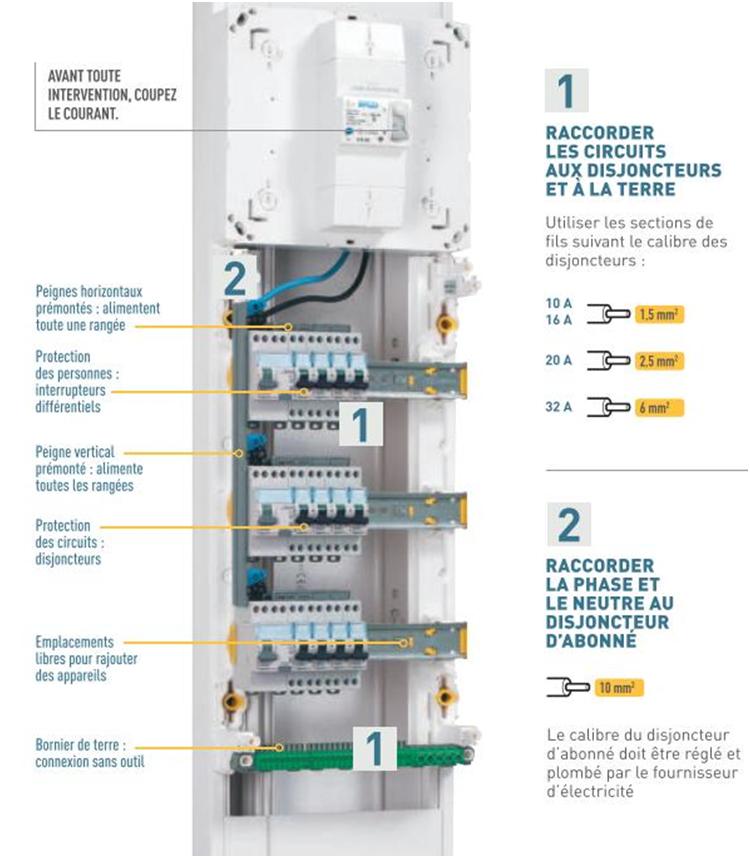

Exemple d’installation en conformité avec la norme NF C 15-100
Découvrir les solutions tableau électrique
Le tableau électrique est le cœur de votre installation. Il assure la distribution du courant et centralise les protections, mais aussi les
fonctions d’économie d’énergie, de commande, de programmation…

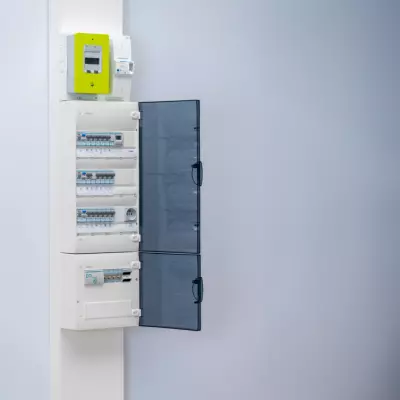

Choisir son tableau électrique
La taille de votre tableau dépend du nombre d’appareils à installer et de
leur encombrement.
Les appareils Legrand sont « modulaires » : ils ont des dimensions standard,
et se fixent tous de la même manière sur les rails de votre tableau.

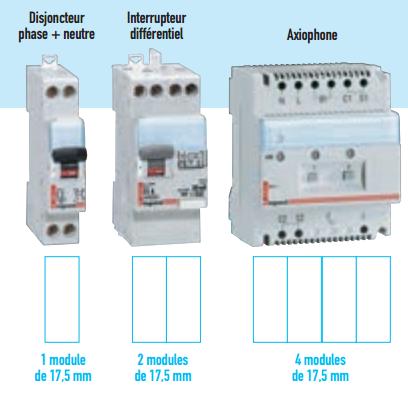

Seule leur largeur varie, elle se mesure en nombre de modules (un module a
une largeur de 17,5 mm).
Prévoyez une réserve de 20 à 30 % pour les extensions futures, puis choisissez la
solution qui vous convient : tableau pré- équipé, coffret à équiper, coffret étanche

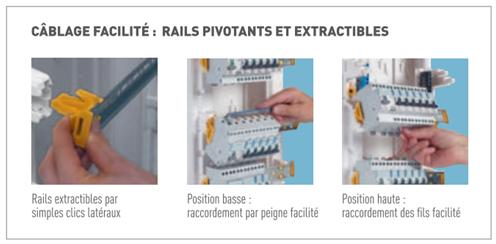

J'équipe ou je complète mon tableau électrique

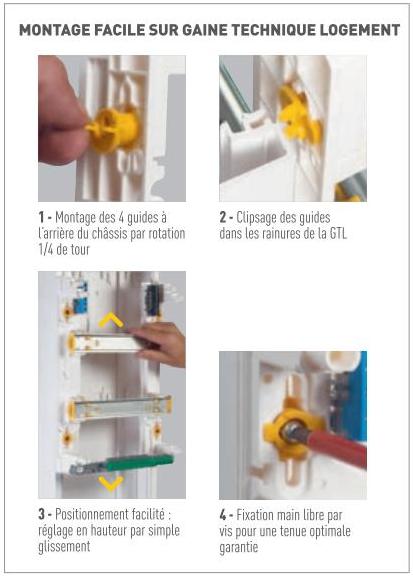

Je pose facilement mon tableau électrique
Découvrez notre sélection :
