Accueil > Tableau Electrique > Tertiaire > Puissance > Relais différentiel - enclipsable sur rail - 2 modules (026088)

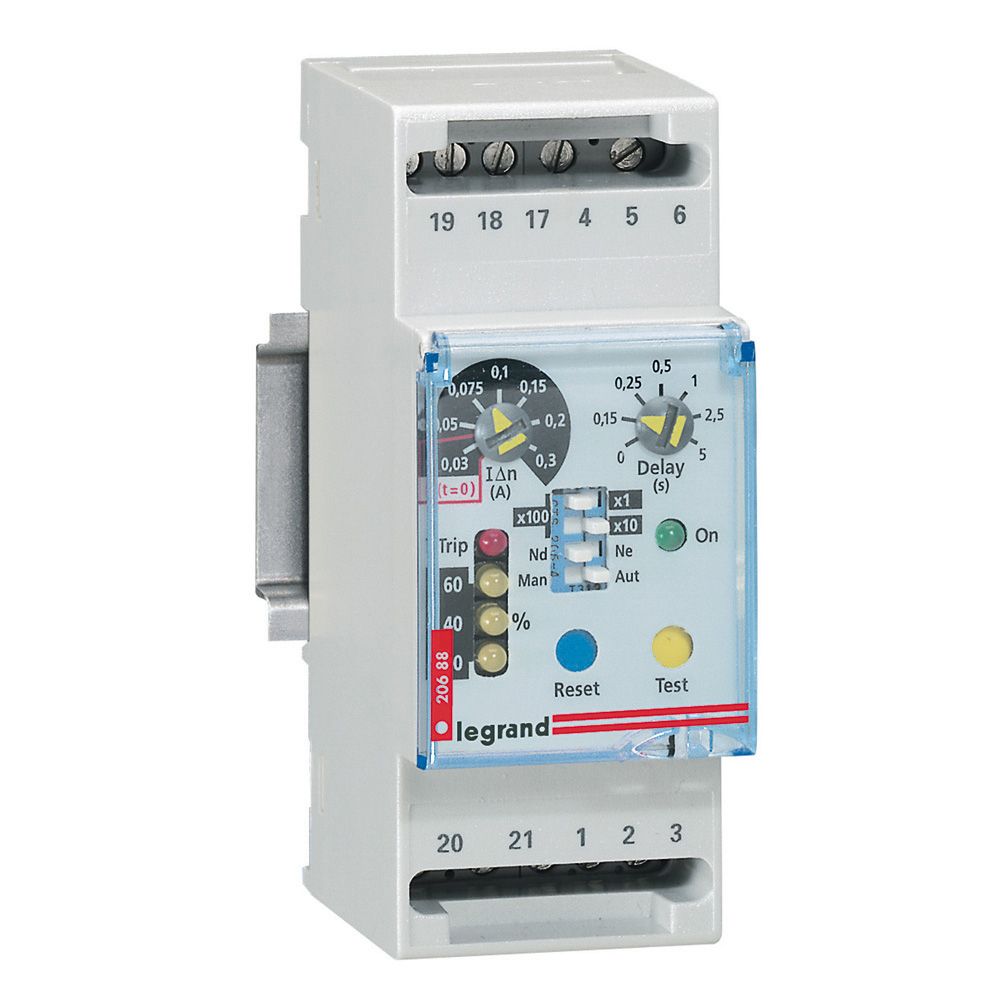

Relais différentiel - enclipsable sur rail - 2 modules (026088)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : LEG 026088 DPX3 RELAIS DIFFERENTIEL

Description
Caractéristiques

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Relais différentiel et tores
- Pour disjoncteurs et inters à déclenchement libre
- Permettent de rendre différentiels les disjoncteurs et interrupteurs à déclenchement libre DPX équipés d'un déclencheur
Relais différentiel pour DPX/DPX³
- Détecte les courants de défauts et, associé à un déclencheur à émission de courant ou à minimum de tension, donne l'ordre de déclencher à un disjoncteur ou un interrupteur
- Equipé :
- d'une fenêtre rabattable et plombable
- d'un contact auxiliaire
- d'une LED verte indiquant la mise sous tension
- de 3 LEDs jaunes indiquant respectivement la quantité du courant maxi du défaut d'isolement entre phase et terre : 20, 40 et 60 %
- d'une LED rouge indiquant en position fixe le dépassement de la valeur du courant de défaut d'isolement, en position clignotante la rupture d'une des connexions entre tores et relais
- S'associe aux tores :
- Ø35 mm. Sensibilité réglable : 0,03 - 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
- Ø80 mm. Sensibilité réglable : 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
- Ø140 mm et 210 mm. Sensibilité réglable : 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
- Ø150 mm. Sensibilité réglable : 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
- Ø310 mm. Sensibilité réglable : 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
- Déclenchement réglable à : 0 - 0,15 - 0,25 - 0,5 - 1 - 2,5 - 5 secondes
- Tension d'alimentation 230 V/240 V - 50/60 Hz
- Type A
- Relais différentiel enclipsable sur rail symétrique
- Nombre de modules : 2

Caractéristiques

Caractéristiques
Hauteur boite (mm) 88
Largeur boite (mm) 42
Profondeur boite (mm) 96
Poids boite (g) 201
Ean boite 3245060260880
Hauteur carton (mm) 197
Largeur carton (mm) 200
Profondeur carton (mm) 296
Poids carton (g) 5124
Volume carton (dm3) 12
Ean carton 3414971573499
Hauteur (mm) 89
Profondeur (mm) 65.6
Largeur (mm) 35
Emballage 1 unité
Volume 0.35 dm3
Poids 201.00 g
Nombre de modules 2
Nombre de contacts en tant qu'inverseurs 1
Finition du raccordement électrique borne à vis
Type de tension d'actionnement AC
Fonction pour réseaux à courant triphasé
Tension d'alimentation de courant nominal us à ca 50 hz (v) 195.5-253
Tension d'alimentation de courant nominal us à ca 60 hz (v) 195.5-253
Fréquence assignée (hz) 47-63
Ø35 mm. sensibilité réglable 0,03 - 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
Ø80 mm. sensibilité réglable 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
Ø140 mm et 210 mm. sensibilité réglable 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
Ø150 mm. sensibilité réglable 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
Ø310 mm. sensibilité réglable 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
Déclenchement réglable à 0 - 0,15 - 0,25 - 0,5 - 1 - 2,5 - 5 secondes
Valeur de fonctionnement intensité de courant 1 (ma) 30-30000
Délai de temporisation du déclenchement min. réglable (s) 5
