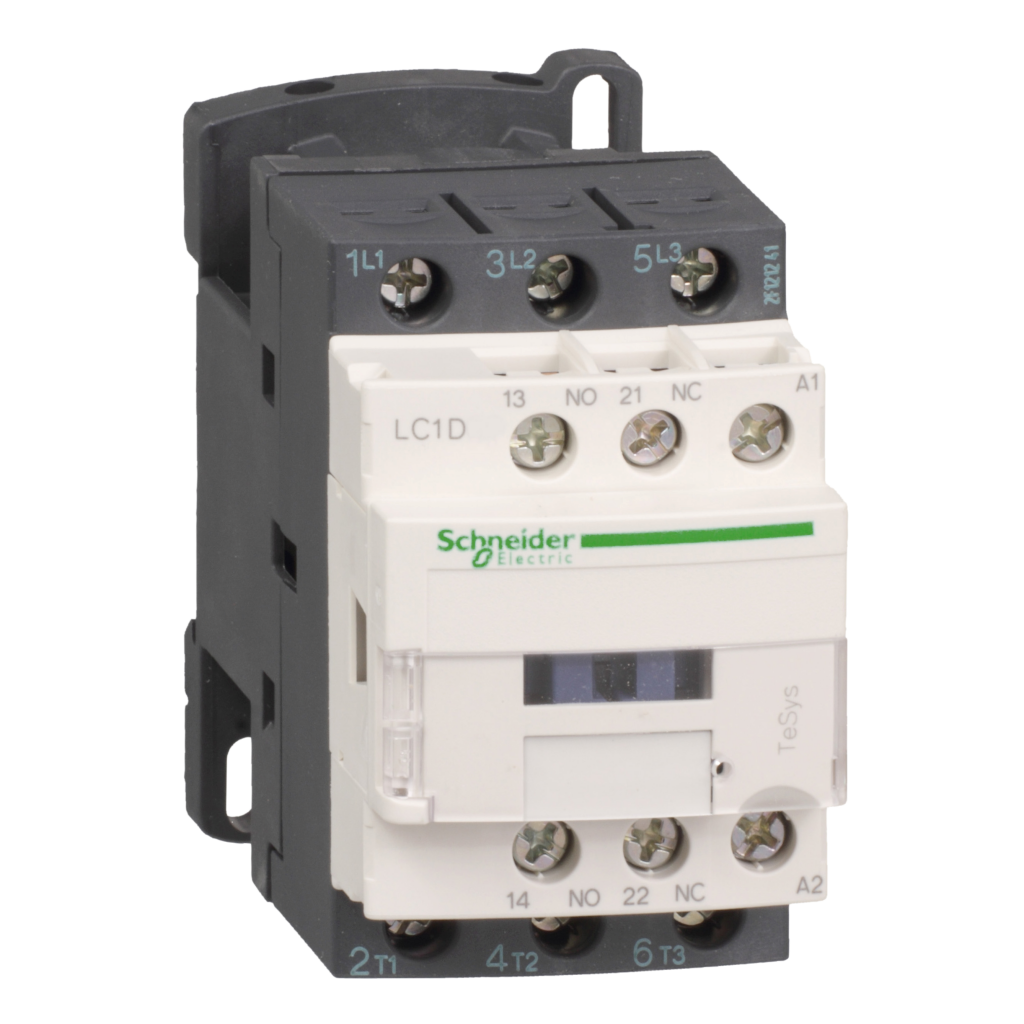

TeSys LC1D - contacteur - 3P - AC-3 440V - 9A - bobine 230Vca (LC1D09P7)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : SHN LC1D09P7 TeSys LC1D - contacteur - 3P - AC-3 440V - 9A - bobine 230Vca

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Principales
gamme de produits	TeSys D
gamme	TeSys
nom du produit	TeSys D
fonction produit	Contacteur
nom abrégé de l'appareil	LC1D
application du contacteur	Charge résistive (AC-1) Commande moteur (AC-3)
catégorie d'emploi	AC-4 AC-3 AC-1
description des pôles	3P
composition des pôles	3F
[Ue] tension assignée d'emploi	<= 300 V CC pour circuit de puissance <= 690 V CA 25...400 Hz pour circuit de puissance
[Ie] courant assigné d'emploi	25 A (<= 60 °C) à <= 440 V CA AC-1 pour circuit de puissance 9 A (<= 60 °C) à <= 440 V CA AC-3 pour circuit de puissance
puissance moteur kW	2.2 kW à 400 V CA 50/60 Hz AC-4 2.2 kW à 220...230 V CA 50/60 Hz AC-3 4 kW à 380...400 V CA 50/60 Hz AC-3 5.5 kW à 500 V CA 50/60 Hz AC-3 5.5 kW à 660...690 V CA 50/60 Hz AC-3 4 kW à 415...440 V CA 50/60 Hz AC-3
puissance moteur HP	0.33 hp à 115 V CA 50/60 Hz pour monophasé moteurs 1 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs 2 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs 2 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs 5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs 7.5 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
type de circuit de commande	CA 50/60 Hz
tension circuit de commande	230 V CA 50/60 Hz
composition contact auxiliaire	1F+1O
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à IEC 60947
catégorie de surtension	III
[Ith] courant thermique conventionnel	25 A à <= 60 °C pour circuit de puissance 10 A à <= 60 °C pour circuit de signalisation
pouvoir nominal d'enclenchement Irms	250 A à 440 V pour circuit de puissance se conformer à IEC 60947 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1 250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
pouvoir assigné de coupure	250 A à 440 V pour circuit de puissance se conformer à IEC 60947
[Icw] courant assigné de courte durée admissible	105 A <= 40 °C 10 s circuit de puissance 210 A <= 40 °C 1 s circuit de puissance 30 A <= 40 °C 10 min circuit de puissance 61 A <= 40 °C 1 min circuit de puissance 100 A 1 s circuit de signalisation 120 A 500 ms circuit de signalisation 140 A 100 ms circuit de signalisation
calibre du fusible à associer	20 A gG à <= 690 V coordination type 2 pour circuit de puissance 25 A gG à <= 690 V coordination type 1 pour circuit de puissance 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
impédance moyenne	2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[Ui] tension assignée d'isolement	600 V pour circuit de puissance certifications CSA 600 V pour circuit de puissance certifications UL 690 V pour circuit de puissance se conformer à IEC 60947-4-1 690 V pour circuit de signalisation se conformer à IEC 60947-1 600 V pour circuit de signalisation certifications CSA 600 V pour circuit de signalisation certifications UL
durée de vie électrique	0.6 Mcycles 25 A AC-1 à Ue <= 440 V 2 Mcycles 9 A AC-3 à Ue <= 440 V
puissance dissipée par pôle	0.2 W AC-3 1.56 W AC-1
couvercle de protection	Avec
support de montage	Platine Rail
normes	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
certifications du produit	BV RINA GL CCC CSA UL LROS (Lloyds register of shipping) GOST DNV
mode de raccordement	Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câble Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câble Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câble Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câble Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câble Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câble Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câble Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câble Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble
couple de serrage	Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
temps de fonctionnement	4…19 ms ouverture 12…22 ms fermeture
niveau de fiabilité de la sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
durée de vie mécanique	15 Mcycles
vitesse de commande	3600 cyc/h à <= 60 °C

Complémentaires
technologie bobine	Sans module d'antiparasitage intégré
plage de tension du circuit de commande	0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz 0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz 0,85…1,1 Uc opérationnel à 60 °C, CA 60 Hz
consommation moyenne à l'appel en VA	70 VA à 20 °C (cos ϕ 0.75) 60 Hz 70 VA à 20 °C (cos ϕ 0.75) 50 Hz
consommation moyenne au maintien en VA	7.5 VA à 20 °C (cos ϕ 0.3) 60 Hz 7 VA à 20 °C (cos ϕ 0.3) 50 Hz
dissipation thermique	2…3 W à 50/60 Hz
type de contacts auxiliaires	Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1 Type contact miroir (1 "O") se conformer à IEC 60947-4-1
fréquence circuit signalisation	25 à 400 Hz
courant commuté minimum	5 mA pour circuit de signalisation
tension de commutation minimale	17 V pour circuit de signalisation
temps de non-chevauchement	1,5 ms sur excitation entre contact NC + NO 1,5 ms sur désexcitation entre contact NC + NO
résistance d'isolement	> 10 MΩ pour circuit de signalisation
plage de puissance	1.1...2 kW 200...240 V 3 phases 2.2...3 kW 380...440 V 3 phases 4...6 kW 380...440 V 3 phases 4...6 kW 480...500 V 3 phases
type de démarreur de moteur	Contacteur en ligne direct
tension de la bobine-contacteur	230 V CA standard

Environnement
degré de protection IP	IP20 face avant se conformer à IEC 60529
traitement de protection	TH se conformer à IEC 60068-2-30
degré de pollution	3
température de fonctionnement	-5…60 °C
température ambiante pour le stockage	-60…80 °C
température ambiante autour de l'appareil	-40…70 °C à Uc
altitude de fonctionnement	3000 m sans déclassement en fonction de la température
tenue au feu	850 °C se conformer à IEC 60695-2-1
tenue à la flamme	V1 se conformer à UL 94
robustesse mécanique	Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz Vibrations contacteur fermé 4 Gn, 5 à 300 Hz Chocs contacteur ouvert 10 Gn pour 11 ms Chocs contacteur fermé 15 Gn pour 11 ms
hauteur	77 mm
largeur	45 mm
profondeur	86 mm
poids	0.32 kg

Durabilité de l'offre
Statut environnemental	Produit Green Premium
RoHS (code date: AnnéeSemaine)	Conforme - depuis 0627 - Déclaration de conformité Schneider Electric Déclaration de conformité Schneider Electric
REACh	Référence ne contenant pas de SVHC au-delà du seuil
Profil environnemental du produit	DisponibleProfil environnemental produit
Instructions de fin de vie du produit	DisponibleManuel de fin de vie
